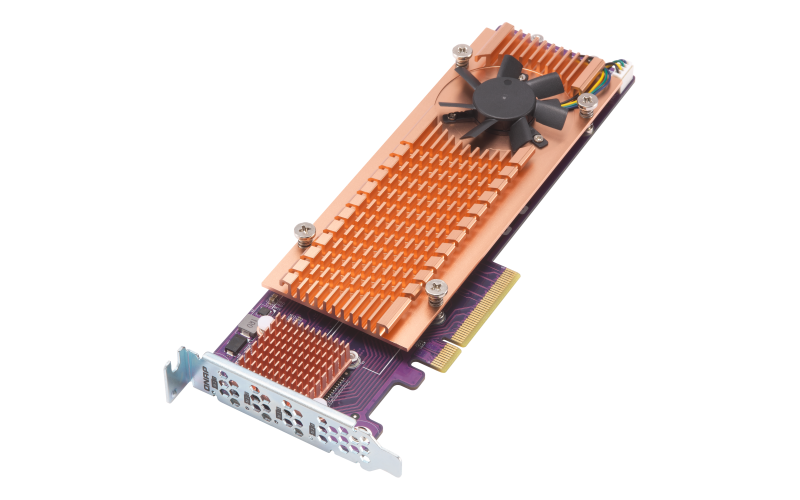

Карта расширения QNAP QM2-4P-384 Quad M.2 PCIe NVMe SSD
Код производителя: QM2-4P-384 | Сфера применения: Добавление высокоскоростного кэша или хранилища NVMe в серверы, рабочие станции и NAS QNAP
Технические характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Модель | QM2-4P-384 | Карта расширения для установки M.2 накопителей |
| Производитель | QNAP | Специализированное сетевое и хранительное оборудование |
| Количество слотов M.2 | 4 | Поддержка одновременной установки до четырех накопителей |
| Поддерживаемый форм-фактор M.2 | 2280 | Длина 80 мм, ширина 22 мм |
| Интерфейс подключения накопителей | PCIe Gen3 x4 (на каждый слот) | Соответствует спецификации NVMe 1.2/1.3 |
| Хост-интерфейс (подключение к системе) | PCIe Gen3 x8 | Требует свободного слота PCIe x8 (физически совместим с x16) |
| Включенные кронштейны | Low-profile (предустановлен), Low-profile flat, Full-height | Для установки в корпуса различных форм-факторов |
| Ключ разъема M.2 | M-Key | Для накопителей NVMe (PCIe) |
Преимущества технологии PCIe NVMe
- Высокая пропускная способность: Интерфейс PCIe Gen3 x4 обеспечивает теоретическую скорость до 4 ГБ/с на линию, что значительно превосходит SATA III (600 МБ/с).
- Низкая задержка: Протокол NVMe, оптимизированный для флеш-памяти, минимизирует накладные расходы процессора и сокращает время доступа к данным.
- Параллелизм: Архитектура NVMe поддерживает глубокие очереди команд (до 65535) и большое количество параллельных операций, что критично для многопоточной нагрузки в серверной среде.
- Масштабируемость: Четыре независимых слота позволяют организовать массив RAID (0,1,5,10 через программное или аппаратное обеспечение системы) для увеличения производительности, отказоустойчивости или их комбинации.
Особенности модели QM2-4P-384
- Комплектация кронштейнами: Наличие трех типов кронштейнов (низкопрофильный предустановлен, дополнительно низкопрофильный плоский и полновысотный) обеспечивает совместимость с широким спектром корпусов серверов и рабочих станций.
- Интерфейс PCIe x8: Хост-подключение через шину PCIe 3.0 x8 обеспечивает достаточную совокупную пропускную способность для полной загрузки четырех накопителей NVMe (4 слота x PCIe x4 = PCIe x16, но ограничено хост-интерфейсом x8).
- Отсутствие встроенного RAID-контроллера: Управление накопителями и создание массивов RAID осуществляется средствами операционной системы хоста (например, QTS, QuTS hero в случае NAS QNAP) или контроллера материнской платы.
- Назначение: Модель предназначена в первую очередь для развертывания высокоскоростного кэша чтения/записи или выделенного пула хранилища в системах хранения данных QNAP, а также может использоваться в других серверных платформах с поддержкой загрузки драйверов NVMe.
Совет по использованию
Для достижения максимальной производительности и стабильности работы рекомендуется устанавливать идентичные NVMe SSD во все четыре слота, особенно при планировании создания RAID-массива. Перед установкой карты в NAS QNAP необходимо проверить совместимость конкретной модели NAS с картами расширения серии QM2 в официальной документации, так как поддержка зависит от ревизии аппаратной платформы и версии ОС. Убедитесь, что система имеет адекватное охлаждение для M.2 накопителей, так как под высокой нагрузкой они могут существенно нагреваться.
