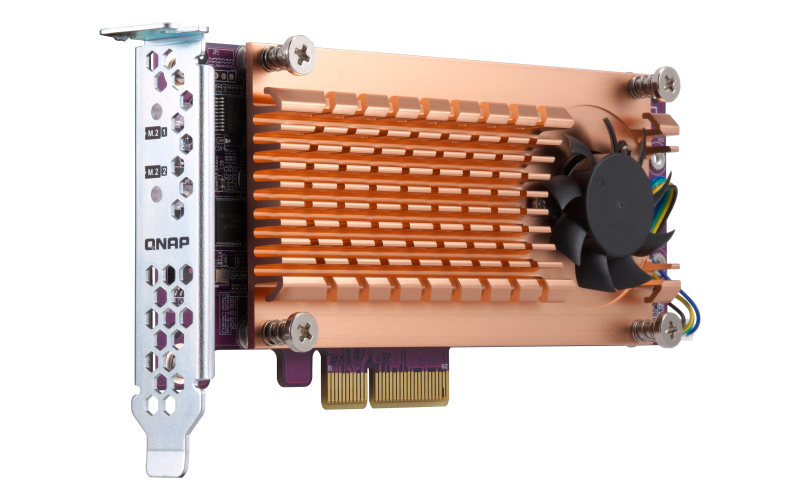

Контроллер QNAP QM2-2S-220A для установки двух накопителей M.2 SATA SSD
Сфера применения: Расширение дискового пространства и повышение производительности сетевых хранилищ (NAS) QNAP серий TVS-x82 и TS-x77 за счет установки высокоскоростных SSD-накопителей формата M.2. Может использоваться для создания кэш-памяти SSD или выделенных томов хранения.
Технические характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Код производителя | QM2-2S-220A | Уникальный артикул изделия |
| Интерфейс подключения | PCI Express 2.0 x2 | Подключается к слоту PCIe на материнской плате |
| Поддерживаемые накопители | M.2 SATA SSD (ключ M и B+M) | Не поддерживает накопители NVMe (PCIe) |
| Форм-факторы накопителей | 22110, 2280 | Максимальная длина накопителя: 110 мм |
| Количество слотов M.2 | 2 | Двухканальный контроллер |
| Входящие в комплект кронштейны | Low-profile (предустановлен), Low-profile flat, Full-height | Для установки в корпуса разной высоты |
| Особенности установки | Короткая плата для слотов PCIe 2 и 3 в TVS-x82/TS-x77 | Габариты платы адаптированы под указанные модели NAS |
| Охлаждение | Пассивное (радиатор) | Радиатор обеспечивает охлаждение SSD-накопителей |
Преимущества технологии
Контроллер использует интерфейс PCIe 2.0 x2 для организации двух независимых каналов SATA 6 Гбит/с, что позволяет реализовать полную пропускную способность современных SATA SSD. Архитектура с двумя слотами M.2 обеспечивает гибкость конфигурации: возможность организации RAID-массива (0, 1) для повышения скорости или отказоустойчивости, либо работы накопителей как независимых томов. Пассивное охлаждение через радиатор устраняет необходимость в подключении вентилятора, повышая надежность и снижая общий шум системы.
Особенности модели
Модель QM2-2S-220A является аппаратно оптимизированным решением для конкретных линеек NAS QNAP (TVS-x82, TS-x77). Геометрия печатной платы сокращена для корректной установки в слоты PCIe под номерами 2 и 3 в данных моделях. Комплектация тремя типами кронштейнов (Low-profile, Low-profile flat, Full-height) гарантирует совместимость с корпусами различного форм-фактора. Контроллер ориентирован исключительно на работу с SATA SSD форм-фактора M.2, что определяет его целевую нишу для модернизации существующих систем хранения без замены основного массива HDD.
Рекомендации по использованию
Перед установкой платы в слот PCIe убедитесь, что выбранные SSD-накопители соответствуют интерфейсу SATA и имеют один из поддерживаемых форм-факторов (2280 или 22110). Для создания кэша SSD рекомендуется использовать пару одинаковых накопителей от одного производителя. После физической установки платы и накопителей необходимо выполнить их инициализацию и настройку через веб-интерфейс операционной системы QTS или QuTS hero вашего NAS. При использовании в качестве кэша оцените рабочую нагрузку: для операций с большим количеством случайных запросов небольшого объема кэширование может значительно повысить общую отзывчивость хранилища.
