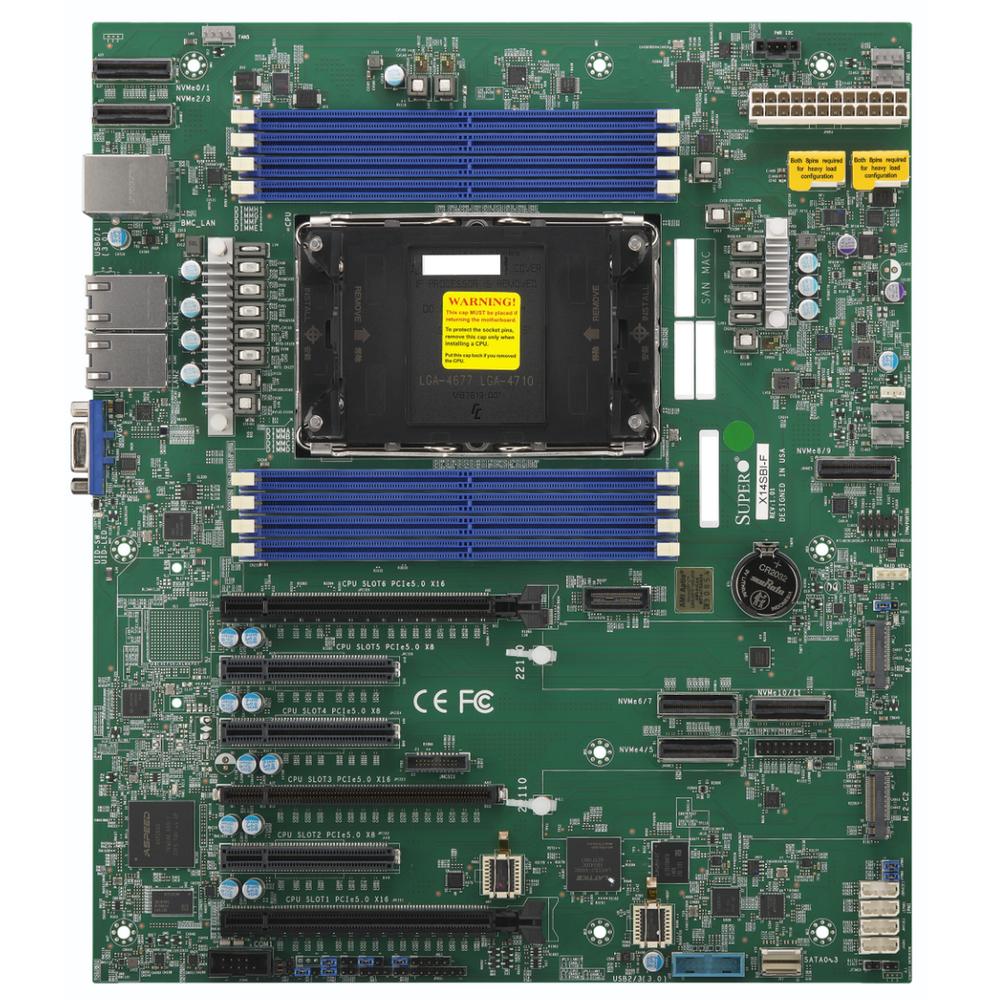

Материнская плата SuperMicro MBD-X14SBI-F-B
Код производителя: MBD-X14SBI-F-B | Для серверов начального уровня, рабочих станций, систем хранения данных и сетевых устройств
Технические характеристики
Материнская плата SuperMicro MBD-X14SBI-F-B предназначена для построения серверных платформ и рабочих станций начального уровня, систем хранения данных и сетевых устройств.
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Форм-фактор | Micro-ATX | Размеры 244 x 244 мм |
| Сокет процессора | LGA 4677 | Для процессоров Intel Xeon Scalable 4-го поколения (Sapphire Rapids) |
| Чипсет | Intel C741 | Серверный чипсет |
| Слоты памяти | 8 x DDR5 DIMM | Поддержка памяти DDR5 с ECC, до 4800 МГц |
| Слоты расширения | 1 x PCI-E 5.0 x16, 1 x PCI-E 5.0 x8 (в x16), 1 x PCI-E 4.0 x4 (в x8) | Все слоты в форм-факторе x16 |
| Контроллеры SATA | 4 x SATA3 (6 Гбит/с) | Поддержка RAID 0, 1, 5, 10 (через Intel VROC) |
| Сетевые интерфейсы | 2 x 10GbE BASE-T | Контроллер Intel X710-AT2 |
| Управление | IPMI 3.0 | С поддержкой KVM-over-IP и виртуальных носителей |
| Разъемы на задней панели | 2 x USB 3.0, 1 x VGA, 1 x COM, 2 x RJ-45 10GbE | Дополнительные внутренние разъемы для USB и COM-порта |
| Питание | 24-контактный ATX + 2 x 8-контактный 12V | Требуется блок питания с соответствующими разъемами |
Преимущества используемой технологии
- Чипсет Intel C741: Обеспечивает надежную основу для серверных задач, предлагая расширенные возможности ввода-вывода и управления питанием, оптимизированные для платформы Intel Xeon Scalable.
- Поддержка PCI-E 5.0: Удваивает пропускную способность по сравнению с PCI-E 4.0, что критически важно для высокоскоростных сетевых карт, NVMe-накопителей и ускорителей вычислений следующего поколения.
- Встроенные контроллеры 10GbE Intel X710-AT2: Предоставляют высокоскоростное сетевое соединение без необходимости установки дополнительных карт расширения, снижая задержки и повышая производительность в сетевых приложениях.
- Интерфейс IPMI 3.0 с KVM-over-IP: Позволяет осуществлять удаленное управление сервером, включая мониторинг состояния, перезагрузку, доступ к консоли и монтирование виртуальных носителей, независимо от состояния операционной системы.
Особенности модели
- Компактный форм-фактор Micro-ATX (244x244 мм) позволяет использовать плату в корпусах с ограниченным пространством, сохраняя при этом полноценную серверную функциональность.
- Конфигурация слотов расширения (PCI-E 5.0 x16/x8 и PCI-E 4.0 x4) предоставляет гибкость для установки различных периферийных устройств, таких как графические ускорители, карты RAID или дополнительные сетевые интерфейсы.
- Наличие восьми слотов под память DDR5 с поддержкой ECC обеспечивает значительный объем оперативной памяти для обработки данных и работы с виртуализацией, гарантируя целостность данных.
- Питание осуществляется через 24-контактный основной разъем и два дополнительных 8-контактных разъема 12V, что необходимо для стабильной работы мощных процессоров Xeon под высокой нагрузкой.
Рекомендации по использованию
При сборке системы на базе данной платформы рекомендуется использовать серверную оперативную память DDR5 с ECC, зарегистрированную (RDIMM). Для обеспечения стабильной работы процессоров Intel Xeon 4-го поколения под высокой нагрузкой критически важен адекватный воздушный обдув зоны процессорного сокета и VRM. Перед установкой операционной системы проверьте актуальность микрокода (BIOS) и драйверов на сайте производителя.
