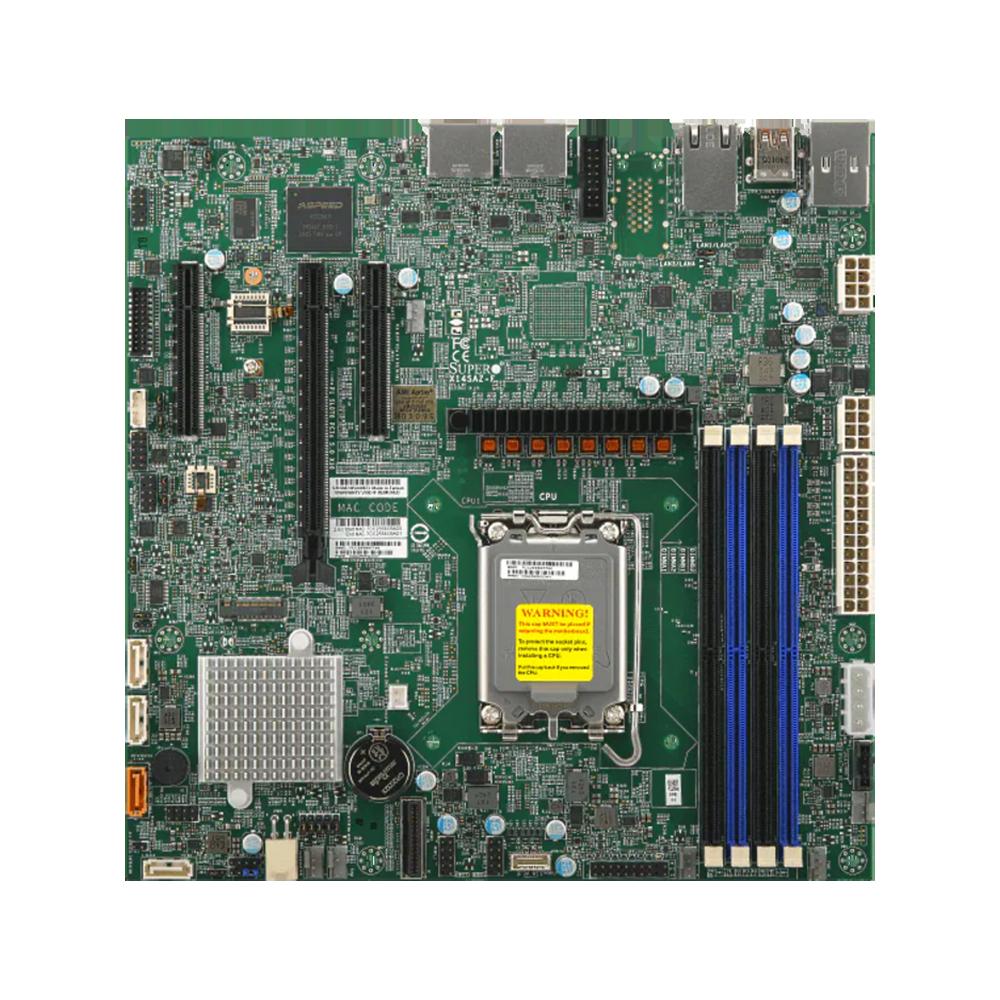

Материнская плата SuperMicro MBD-X14SAZ-F-B
Серверная материнская плата формата ATX для построения высокопроизводительных рабочих станций, систем хранения данных (NAS) и корпоративных серверов начального и среднего уровня на базе процессоров Intel Xeon серии E-2400.
| Наименование характеристики | Значение | Комментарий |
| Форм-фактор | ATX | 30.5 x 24.4 см |
| Сокет процессора | LGA 1851 | Для процессоров Intel Xeon E-2400 |
| Чипсет | Intel W790 | Серверный чипсет |
| Слоты памяти | 4 x DDR5 DIMM | Поддержка ECC RDIMM и ECC UDIMM, до 512 ГБ |
| Слоты расширения | 2 x PCIe 5.0 x16 1 x PCIe 5.0 x8 (x4 линии) 1 x PCIe 4.0 x4 (в слоте x8) | Гибкая конфигурация для GPU, RAID-контроллеров, сетевых карт |
| Встроенная графика | Адаптер ASPEED AST2600 | Поддержка управления через IPMI 3.0 |
| Контроллер SATA | 8 x SATA 3.0 (6 Гбит/с) | Подключение накопителей |
| Сетевые интерфейсы | 2 x 10GbE BASE-T (Intel X550-AT2) | Высокоскоростное сетевое подключение |
| Интерфейсы на задней панели | 2 x USB 3.2 Gen2, 2 x USB 3.2 Gen1, VGA, COM-порт, IPMI-порт | Базовые интерфейсы ввода-вывода и управления |
| Внутренние разъемы | 2 x USB 3.2 Gen1 (4 порта), 2 x USB 2.0 (4 порта), TPM-заголовок | Для подключения внутренних устройств |
| Питание | 24-контактный ATX + 2 x 8-контактный EPS 12V | Требуется соответствующий блок питания |
| Код производителя | MBD-X14SAZ-F-B | Оригинальный артикул Supermicro |
Совет по использованию
Для обеспечения стабильной работы под высокими нагрузками рекомендуется использовать серверную оперативную память с коррекцией ошибок (ECC). При сборке системы с несколькими PCIe-устройствами учитывайте бюджет линий процессора и чипсета для оптимального распределения пропускной способности. Для реализации всех функций удаленного управления, включая KVM-over-IP, необходимо корректно настроить встроенный контроллер IPMI и подключить его к выделенной сети.
