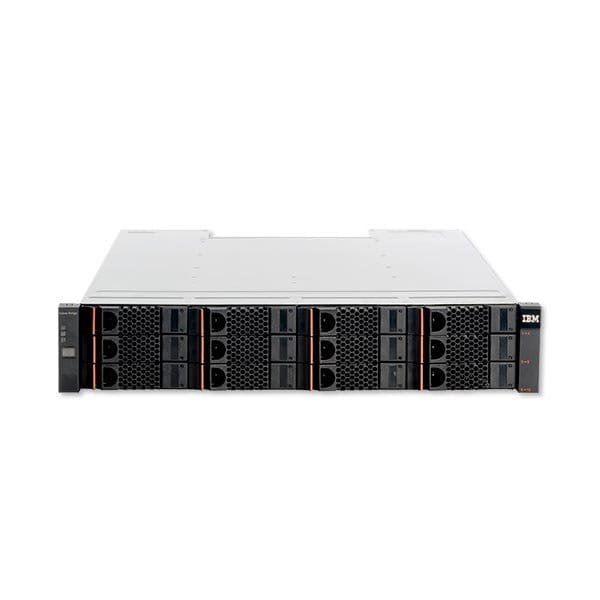

Дисковая полка расширения IBM V7000 LFF Expansion 2076-12F
Технические характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Код производителя | 2076-12F | Базовая модель для расширения |
| Тип корпуса | LFF (Large Form Factor) | Для накопителей форм-фактора 3.5 дюйма |
| Количество отсеков для дисков | 12 | Максимальная конфигурация на одну полку |
| Поддерживаемые интерфейсы дисков | SAS | Подключение дисков SAS или Nearline SAS |
| Интерфейс подключения к контроллеру | 8 Gb Fibre Channel или 10 Gb iSCSI/FCoE | В зависимости от установленных модулей ввода-вывода |
| Максимальная емкость на полку | До 96 ТБ (при использовании дисков 8 ТБ) | Зависит от типа и емкости установленных HDD |
| Подключение питания | Два блока питания | Конфигурация с резервированием (N+1) |
| Вентиляторы | Четыре сменных вентилятора | Конфигурация с резервированием (N+1) |
| Габариты (ВxШxГ) | 130.5 x 447 x 788 мм | Стандартный размер для монтажа в стойку |
| Высота в юнитах (U) | 3U | Для монтажа в 19-дюймовую стойку |
Особенности и преимущества технологии
Архитектура LFF
Форм-фактор 3.5 дюйма (LFF) является оптимальным для развертывания высокоемких хранилищ, обеспечивая лучшее соотношение стоимости за гигабайт при использовании Nearline SAS HDD большой емкости, что критически важно для архивных и резервных копий данных.
Гибкость интерфейса
Модульная конструкция портов ввода-вывода позволяет выбрать интерфейс подключения (8 Gb FC или 10 Gb iSCSI/FCoE) в соответствии с существующей сетевой инфраструктурой ЦОД, обеспечивая бесшовную интеграцию.
Отказоустойчивость N+1
Резервированная архитектура компонентов: два блока питания и четыре вентилятора в конфигурации N+1 гарантируют непрерывность работы даже при отказе одного из элементов системы охлаждения или питания.
Линейное масштабирование
Полка 2076-12F является базовым строительным блоком для кластеризации. Позволяет масштабировать емкость системы Storwize V7000/FlashSystem 7200, добавляя до 10 полок расширения в одной системе, с единым управлением.
Рекомендации по использованию
Для обеспечения отказоустойчивости и балансировки нагрузки подключайте полку расширения к обоим контроллерам основной системы хранения. При планировании дискового массива учитывайте, что полка 2076-12F требует приобретения и установки модулей ввода-вывода (I/O modules) в соответствии с выбранным сетевым интерфейсом (FC, iSCSI или FCoE). Перед установкой дисков проверьте совместимость конкретных моделей накопителей с микрокодом системы Storwize V7000/FlashSystem 7200.
