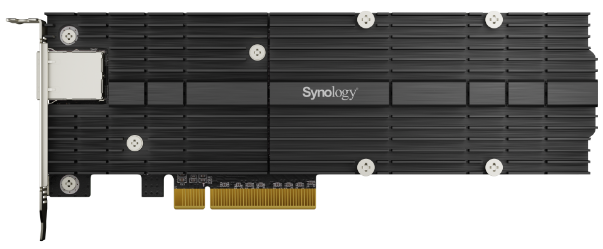

Адаптер Synology E10M20-T1 M.2 NVMe + 10 Gigabit Ethernet
Комбинированный адаптер PCIe для расширения хранилища и сети в серверных системах и рабочих станциях.
Основные характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Код производителя / Модель | E10M20-T1 | Серийный номер изделия |
| Тип устройства | Адаптер M.2 NVMe SSD + сетевой контроллер | Двухфункциональная плата расширения |
| Поддерживаемые форматы M.2 | 22110, 2280 | Длина накопителей: 110 мм и 80 мм |
| Количество слотов M.2 | 2 | Для установки двух накопителей NVMe |
| Ключ разъема M.2 | M (M-Key) | Спецификация для интерфейса NVMe (PCIe) |
| Сетевой интерфейс | 10 Gigabit Ethernet | Технология 10GBASE-T |
| Тип сетевого порта | RJ-45 | Медный Ethernet-порт |
| Интерфейс подключения к системе | PCIe 3.0 x8 | Требуется соответствующий свободный слот на материнской плате |
| Тип кронштейна | Full Height (FH) | Полноразмерная планка для монтажа в корпус |
| Основная сфера применения | Серверы хранения данных Synology, рабочие станции | Для развертывания высокоскоростного кэша или хранилища и сетевого подключения 10 Гбит/с |
Преимущества используемой технологии
- Интеграция NVMe и 10GbE: Объединение высокоскоростных накопителей и сетевого интерфейса на одной карте расширения экономит критически важные слоты PCIe в корпоративном оборудовании.
- Производительность NVMe: Интерфейс NVMe поверх PCIe обеспечивает значительно более низкие задержки и более высокую пропускную способность по сравнению с SATA/SAS, что идеально для кэширования или быстрого хранилища.
- Скорость сети 10 Gigabit: Порт 10GBASE-T устраняет сетевые узкие места, позволяя осуществлять высокоскоростную передачу данных между сервером и клиентами или другими сетевыми узлами.
Особенности модели
- Конструкция с двумя слотами M.2 позволяет создать массив RAID (например, RAID 0 для повышения производительности или RAID 1 для отказоустойчивости) из NVMe-накопителей.
- Поддержка длинных накопителей формата 22110 предоставляет гибкость при выборе SSD, в том числе моделей с большим объемом и повышенной выносливостью.
- Интерфейс PCIe 3.0 x8 обеспечивает достаточную совокупную пропускную способность для одновременной работы двух NVMe-накопителей (каждый обычно использует x4) и сетевого контроллера 10GbE.
- Адаптер оптимизирован для использования в совместимых системах Synology (например, в моделях серии FS, DS, или SA), обеспечивая простую интеграцию и управление через операционную систему DSM.
Совет по использованию
Перед установкой адаптера E10M20-T1 обязательно проверьте список совместимости оборудования (Hardware Compatibility List, HCL) Synology для рекомендуемых моделей NVMe-накопителей. Это гарантирует стабильную работу и поддержку всех функций, включая мониторинг состояния SSD (SMART).
Для достижения максимальной производительности сети 10GbE используйте кабели Cat 6A или выше соответствующей длины и убедитесь, что сетевой коммутатор поддерживает стандарт 10GBASE-T. В ОС DSM настройте объединение каналов (Link Aggregation) или Jumbo Frames, если это требуется сценарием использования.
При использовании NVMe-накопителей в качестве кэша убедитесь, что установлен достаточный объем оперативной памяти (RAM) в основной системе, так как это напрямую влияет на эффективность алгоритмов кэширования.
