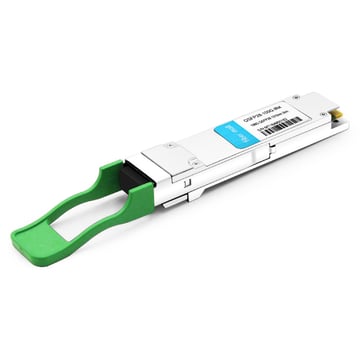

Трансивер 100G QSFP28 H3C QSFP-100G-LR4L-WDM1300 (1310нм, 2 км)
Оптический трансивер для построения высокоскоростных каналов связи в центрах обработки данных и телекоммуникационных сетях. Применяется в оборудовании H3C с совместимыми портами QSFP28 для организации соединений 100 Gigabit Ethernet на расстояние до 2 км по одномодовому волокну.
| Наименование характеристики | Значение | Комментарий |
| Производитель | H3C | Оригинальный модуль (OEM) |
| Код производителя | QSFP-100G-LR4L-WDM1300 | Фирменный артикул |
| Тип модуля | QSFP28 | Форм-фактор и интерфейс электрический |
| Скорость передачи данных | 100 Гбит/с | Поддерживает протоколы 100GBASE-LR4L и 100G CWDM4 |
| Дальность передачи | до 2 км | По одномодовому волокну (SMF) |
| Тип волокна | Одномодовое (SMF) | Рекомендованный диаметр модового поля 9/125 мкм |
| Длина волны | 1310 нм | Технология CWDM с 4 каналами в окне 1310 нм |
| Стандарты | 100GBASE-LR4L, CWDM4 MSA | Совместимость со стандартами IEEE и MSA |
| Тип оптического разъема | Duplex LC | Для дуплексной передачи |
| Максимальное потребление энергии | < 3,5 Вт | Типичное значение |
| Диапазон рабочих температур | 0°C до +70°C | Стандартный коммерческий диапазон |
Преимущества используемой технологии
Технология CWDM4 (Coarse Wavelength Division Multiplexing) позволяет передавать четыре канала по одному волокну, что в четыре раза увеличивает его пропускную способность. Стандарт 100GBASE-LR4L является энергоэффективным расширением LR4, оптимизированным для дистанций до 2 км, что снижает общую стоимость владения по сравнению с решениями для больших расстояний. Использование окна 1310 нм обеспечивает низкое затухание сигнала в оптическом волокне.
Особенности модели
Модуль QSFP-100G-LR4L-WDM1300 обеспечивает совместимость с оборудованием H3C и другими устройствами, поддерживающими стандарты CWDM4 и LR4L. Конструкция с низким энергопотреблением и пассивным охлаждением подходит для высокоплотных установок. Модуль поддерживает функцию Digital Diagnostic Monitoring (DDM) для мониторинга температуры, напряжения, мощности передатчика и приемника в реальном времени.
Совет по использованию
Перед установкой модуля необходимо убедиться в совместимости оборудования (switch/router) и версии его ПО. Для достижения заявленной дальности в 2 км используйте качественное одномодовое волокно с рекомендованными параметрами. Регулярный мониторинг параметров через DDM-интерфейс помогает выявить деградацию канала связи на ранней стадии. При чистке оптических разъемов используйте только специализированные инструменты для предотвращения повреждения интерфейсов.
