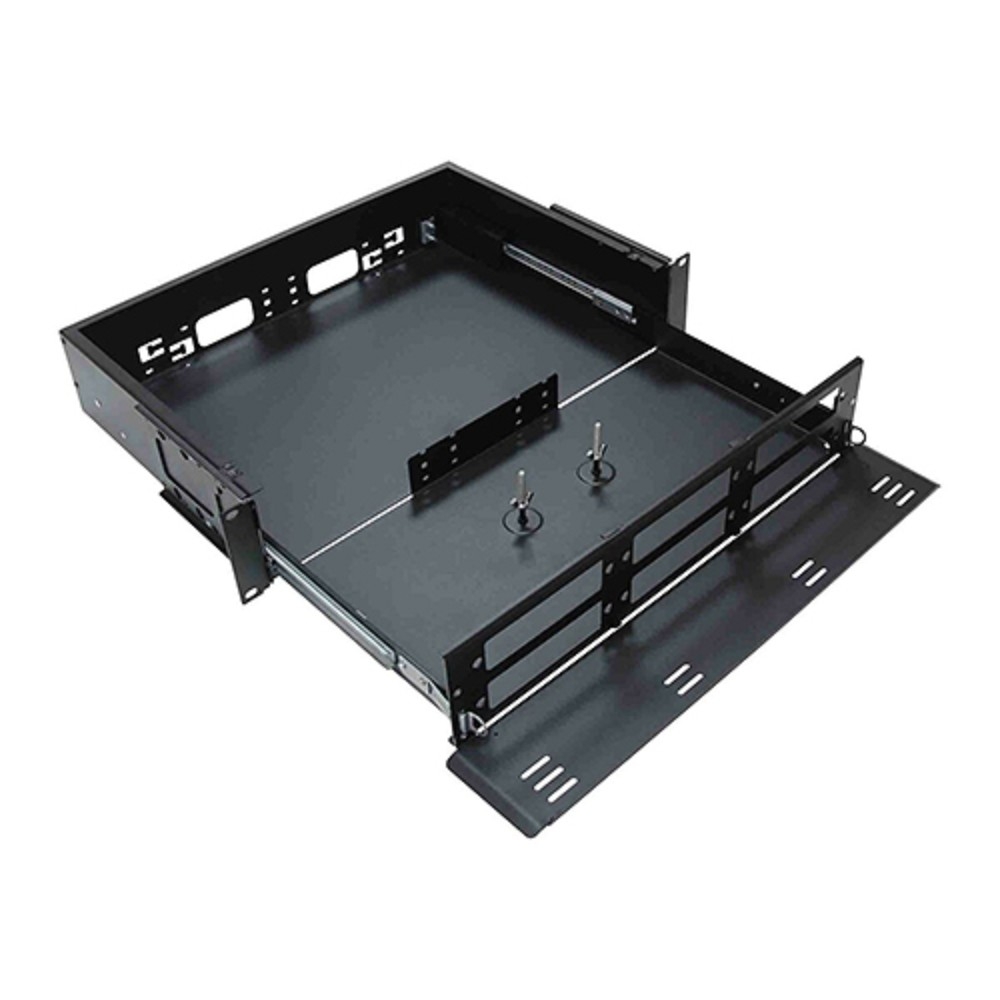

Наименование характеристики Значение Комментарий Тип изделия Оптический кросс (ODF) Выдвижная панель для монтажа в 19" стойку Код производителя ODF-19-6FP-48FC/ST/SC-S-BK-T Уникальный артикул для заказа Тип монтажа 19" стоечный, выдвижной Устанавливается в стандартную телекоммуникационную стойку шириной 19 дюймов Количество портов До 48 Максимальная емкость по оптическим соединениям Типы оптических адаптеров FC, ST, SC Поддерживает распространенные типы оптических коннекторов Количество сплиттер-платформ 6 Платформы для установки оптических сплиттеров (разветвителей) Цвет Черный (BK) Цвет корпуса панели Материал корпуса Сталь Обеспечивает механическую прочность и экранирование Выдвижной механизм Присутствует Обеспечивает удобный доступ к задней части для монтажа и обслуживания Преимущества и технологические особенностиКонструкция оптического кросса Cabeus на основе выдвижной панели является стандартом для современных высокоплотных телекоммуникационных инсталляций. Основное технологическое преимущество заключается в модульности и удобстве доступа, что критически важно для частых реконфигураций и обслуживания активного оборудования в ЦОД.
- Полный задний доступ: Выдвижной механизм позволяет полностью выдвинуть панель из стойки, предоставляя беспрепятственный доступ к точкам сварки, органайзерам волокна и тыльной стороне адаптеров для проведения монтажных и ремонтных работ без отключения соседних линий.
- Универсальность интерфейсов: Поддержка трех основных типов оптических коннекторов (FC, ST, SC) в одной панели позволяет консолидировать разнородное сетевое оборудование и устаревшую инфраструктуру, сокращая необходимость в дополнительных переходных панелях.
- Интеграция пассивных компонентов: Наличие шести платформ для сплиттеров позволяет напрямую интегрировать оптические разветвители (PLC, FBT) в точку кросс-коммутации, повышая компактность и снижая общую длину пигтейлов.
Особенности модели
- Конструкция из стали обеспечивает высокую механическую прочность, защиту компонентов и способствует эффективному экранированию.
- Высокая портовая плотность (до 48 портов) в 1U высоты оптимизирует использование пространства в телекоммуникационной стойке.
- Модель является частью стандартизированной серии, что обеспечивает совместимость с дополнительными аксессуарами и упрощает масштабирование инфраструктуры.
- Черный цвет корпуса (BK) является стандартным для профессионального оборудования и обеспечивает нейтральный визуальный ряд в стойке.
Рекомендации по использованию
- Перед началом монтажа кабелей обязательна разработка и утверждение детальной схемы коммутации и системы маркировки всех портов, пигтейлов и патч-кордов.
- При заделке оптических волокон в кросс необходимо строго соблюдать минимально допустимый радиус изгиба кабеля (как правило, не менее 10 внешних диаметров кабеля) для предотвращения затухания сигнала и микротрещин в волокне.
- Торцы всех оптических коннекторов должны очищаться специализированным безворсовым очистителем и инспектироваться микроскопом перед каждым подключением. Пренебрежение очисткой — основная причина повышенных оптических потерь.
- Для поддержания порядка в лицевой части кросса и предотвращения физического повреждения патч-кордов рекомендуется использовать горизонтальные и вертикальные органайзеры кабелей.
Соблюдение данных рекомендаций продлевает срок службы оборудования, обеспечивает стабильные параметры оптического тракта и снижает время обслуживания.
