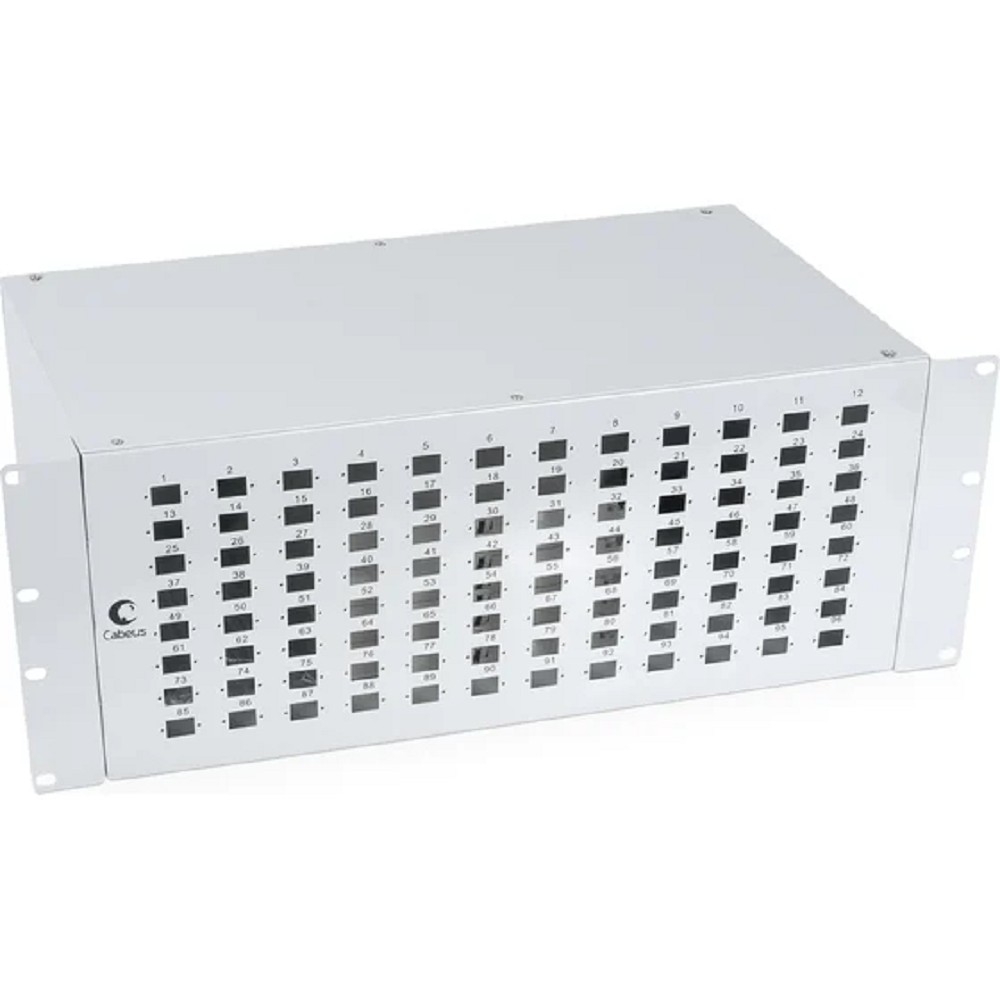

Cabeus FO-19-96SC Кросс бокс оптический 19" на 96 портов SC (LC duplex) со сплайс-кассетой и КДЗС (без пигтейлов и проходных адаптеров)
Применяется для коммутации, распределения и защиты волоконно-оптических линий связи в стойках и шкафах телекоммуникационных центров, центров обработки данных и узлов связи.
| Наименование характеристики | Значение | Комментарий |
| Код производителя | FO-19-96SC | Артикул для заказа |
| Тип корпуса | Кросс бокс (оптическая кросс-панель) | Для монтажа в 19-дюймовую стойку/шкаф |
| Высота в юнитах (U) | 1U | Стандартная высота |
| Тип и количество портов | 96 портов SC (LC duplex) | Внешние порты - SC, внутренняя коммутация - под дуплексные LC-коннекторы |
| Комплектация | Со сплайс-кассетой и КДЗС | Сплайс-кассета для сварки и укладки волокон, кассета для защиты разъёмов (КДЗС) |
| Адаптеры/пигтейлы в комплекте | Нет | Проходные адаптеры и пигтейлы приобретаются отдельно |
| Материал корпуса | Сталь | Прочная конструкция |
| Цвет | Серый/черный | Стандартный для телекоммуникационного оборудования |
Преимущества используемой технологии
Конструкция с раздельными сплайс-кассетой и кассетой для защиты разъёмов (КДЗС) обеспечивает максимальную защиту и организацию волокон. Это минимизирует микроизгибы и механические нагрузки на оптическое волокно как в точке сварки, так и в точке подключения пигтейла к адаптеру, что критически важно для сохранения стабильных оптических характеристик и низких потерь в линии. Использование дуплексных LC-коннекторов для внутренней коммутации позволяет эффективно использовать пространство благодаря их компактным размерам.
Особенности модели
- Компактное размещение 96 портов в корпусе высотой 1U за счёт высокой плотности монтажа.
- Модульная конструкция: сплайс-кассета и КДЗС являются съёмными, что упрощает процесс инсталляции и обслуживания.
- Универсальность: внешние порты типа SC совместимы с широким парком существующего оборудования, при этом внутренняя разводка выполнена под современные LC-коннекторы.
- Чёткая маркировка портов и трасс для волокон облегчает идентификацию и снижает риск ошибок при коммутации.
- Корпус обеспечивает защиту внутренних компонентов от пыли и случайных механических воздействий.
Совет по использованию
Перед началом монтажа заранее спланируйте схему раскладки волокон в сплайс-кассете и маршруты пигтейлов к адаптерам. При заделке пигтейлов в КДЗС соблюдайте минимально допустимый радиус изгиба оптического волокна. Рекомендуется использовать проходные адаптеры с керамическими наконечниками, соответствующие типу устанавливаемых пигтейлов (LC duplex), для обеспечения низкого уровня вносимых потерь и обратных отражений. Все соединения и изгибы должны быть аккуратно зафиксированы.
