Назначение и сфера применения

Устройство предназначено для преобразования электрического сигнала Ethernet 10/100 Мбит/с в оптический и обратно. Применяется для организации сетевых соединений между оборудованием с медными портами (коммутаторы, маршрутизаторы, ПК) и оптической линией связи на расстояния до 2 км. Используется для расширения сетевой инфраструктуры, преодоления ограничений по длине медного кабеля и защиты от электромагнитных помех.

Технические характеристики

Преимущества используемой технологии

Медиаконвертеры реализуют преобразование среды передачи сигнала. Ключевые технологические преимущества:

• Преодоление дистанционных ограничений: Замена медного кабеля витая пара (максимум 100 м для Ethernet) на оптическое волокно позволяет увеличить длину сегмента сети до 2 километров без потерь сигнала.
• Помехозащищенность: Оптический сигнал не подвержен электромагнитным помехам (EMI) и наводкам, что обеспечивает стабильную передачу данных в промышленных условиях или рядом с силовым оборудованием.
• Гальваническая развязка: Оптическое волокно электрически изолирует подключенное оборудование, защищая его от разностей потенциалов земли и перенапряжений.
• Интеграция legacy-оборудования: Позволяет подключать устройства только с медными Ethernet-портами к современной или уже проложенной оптической инфраструктуре.

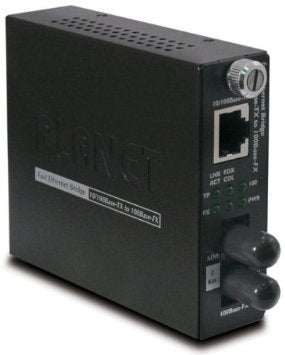

Особенности модели FST-801

• Двухрежимный медный порт: Поддержка стандартов 10Base-T и 100Base-TX с функцией автосогласования скорости и дуплекса, обеспечивающая совместимость с широким спектром сетевого оборудования.
• Smart-управление: Наличие DIP-переключателей на корпусе позволяет вручную фиксировать скорость (10/100 Мбит/с) и режим дуплекса (полудуплекс/полный дуплекс) на медном порту, что необходимо для работы с устройствами, не поддерживающими автосогласование.
• Специализация под многомодовое волокно: Оптический трансивер рассчитан на работу с многомодовым волокном (MMF) на длине волны 1310 нм, что является стандартом для коротких и средних дистанций внутри зданий и кампусов.
• Комплексная индикация: Набор светодиодов (питание, активность и линк на обоих портах) обеспечивает визуальный контроль состояния и диагностику соединения.
• Полная комплектность: В поставку входит внешний блок питания, что гарантирует готовность устройства к работе без необходимости дополнительных закупок.

Рекомендации по использованию

Перед подключением убедитесь, что тип оптического волокна (многомодовое) и разъемы (ST) соответствуют параметрам конвертера. Для настройки режима работы медного порта (дуплекс, скорость) используйте DIP-переключатели на корпусе в соответствии с характеристиками подключаемого медного оборудования.
