Сетевая карта предназначена для развертывания в высокопроизводительных серверах и системах хранения данных в корпоративных ЦОД и облачных инфраструктурах. Оптимальна для задач, требующих высокой пропускной способности и минимальной задержки: высокопроизводительные вычисления (HPC), машинное обучение, большие данные, виртуализированные среды и программно-определяемые хранилища (SDS).
| Наименование характеристики | Значение | Комментарий |
|---|---|---|

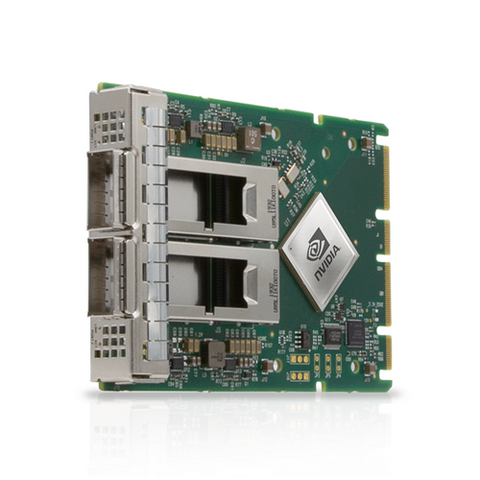

| Модель адаптера | NVIDIA ConnectX-6 Dx EN | Адаптер для Ethernet-сетей |
| Скорость интерфейса | 100 Гбит/с Ethernet (100GbE) | Максимальная скорость на порт |
| Форм-фактор | OCP 3.0 | Спецификация Open Compute Project для встраиваемых модулей в серверных платформах |
| Функция управления хостом | With Host management | Поддержка мониторинга и управления со стороны хостовой системы |
| Количество и тип портов | 2 порта QSFP56 | Двухпортовая конфигурация для высокоскоростных соединений |
| Интерфейс шины | PCI Express 4.0 x16 | Обеспечивает необходимую пропускную способность для полной загрузки двух портов 100GbE |
| Криптографическое ускорение | No Crypto | Аппаратное ускорение шифрования отсутствует |
| Тип крепления | Thumbscrew Pull Tab Bracket | Кронштейн с винтом под пальцевую закрутку и петлей для извлечения |
| Поддерживаемые протоколы Ethernet | Ethernet | Совместимость со стандартами IEEE 802.3 |
- Архитектура ConnectX-6: Чип ConnectX-6 обеспечивает высокую пропускную способность и эффективность обработки сетевых пакетов за счет продвинутой аппаратной офлоадинг, снижая нагрузку на центральные процессоры сервера.
- Технология RDMA (RoCE): Поддержка Remote Direct Memory Access over Converged Ethernet позволяет осуществлять прямой доступ к памяти между узлами сети, минимизируя задержки и использование ресурсов CPU, что критично для HPC и систем хранения.
- Аппаратная виртуализация ввода-вывода (SR-IOV): Позволяет создавать множество виртуальных функций (VF) с изоляцией производительности, повышая эффективность работы виртуальных машин и контейнеров в облачных средах.
- Динамическое управление подключением (LinkX): Встроенная система управления кабельной инфраструктурой обеспечивает автоматическое определение и настройку параметров для подключенных медных и оптических кабелей.
- Форм-фактор OCP 3.0: Позволяет интегрировать адаптер непосредственно в совместимые серверные платформы, оптимизируя пространство и охлаждение, что характерно для современных гипермасштабируемых ЦОД.
- Конфигурация без криптографии: Модель MCX623436AN-CDAB не включает аппаратные движки для шифрования (IPsec, TLS), что снижает стоимость и энергопотребление карты в средах, где шифрование не является требованием или реализовано на программном уровне.
- Двухпортовая конструкция QSFP56: Оба порта поддерживают скорости до 100 Гбит/с и могут независимо работать на более низких скоростях (50/40/25/10 Гбит/с), обеспечивая гибкость при построении сетевой топологии.
- Расширенное управление и телеметрия: Функция Host management предоставляет подробные данные о состоянии адаптера, температуре, загрузке портов и ошибках, что облегчает мониторинг и профилактику в крупных инсталляциях.
- Удобное механическое исполнение: Кронштейн Thumbscrew Pull Tab упрощает установку и извлечение карты из сервера без необходимости использования специальных инструментов.
Проверка совместимости платформы: Убедитесь, что целевой сервер поддерживает спецификацию OCP 3.0 и имеет совместимый слот. Проверьте наличие необходимого пространства для установки и соответствие требованиям к системе охлаждения.
Выбор кабельной инфраструктуры: Для соединений на скорости 100 Гбит/с используйте сертифицированные кабели QSFP56 (Direct Attach Copper или оптические трансиверы с многомодовым/одномодовым волокном). Для обратной совместимости с сетями 40/50 Гбит/с допустимо применение кабелей QSFP28.
Настройка программного обеспечения: Установите актуальный пакет драйверов NVIDIA MLNX_OFED для операционной системы сервера. Это обеспечит поддержку всех функций, включая RDMA и SR-IOV. Для включения преимуществ RDMA настройте соответствующие политики качества обслуживания (QoS) в сетевых коммутаторах.
Оптимизация для виртуализации: При использовании в виртуализированных средах активируйте SR-IOV в BIOS/UEFI сервера и настройте необходимое количество виртуальных функций для прямого назначения виртуальным машинам.
Мониторинг и обслуживание: Регулярно отслеживайте показатели температуры и utilisation портов через инструменты управления (NVIDIA NetQ, стандартные средства ОС). В высоконагруженных средах обеспечьте достаточный воздушный поток вокруг адаптера.
Резервирование каналов: Для повышения отказоустойчивости сетевого подключения рекомендуется использовать два порта карты для подключения к разным коммутаторам или настроить агрегацию каналов (LACP) на одном коммутаторе.
