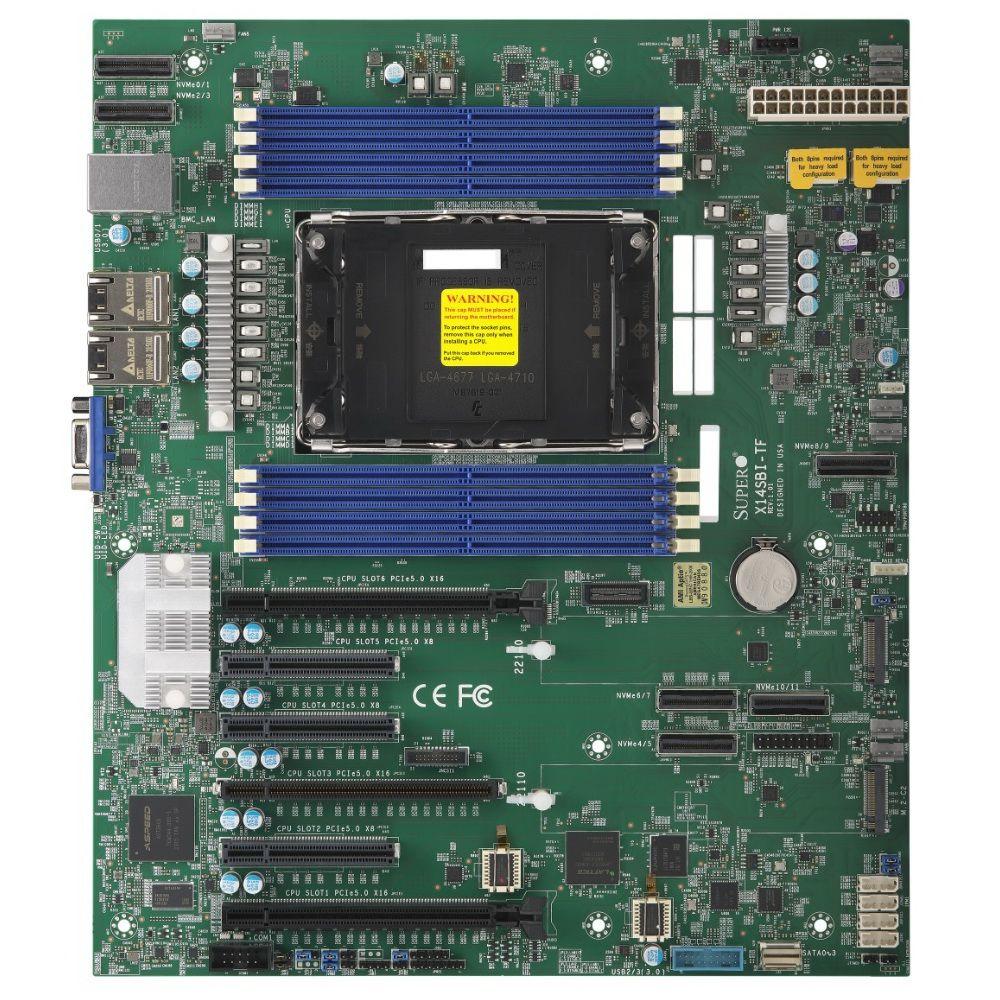

Материнская плата SuperMicro MBD-X14SBI-TF-B
Предназначена для построения серверных платформ и рабочих станций начального уровня, требующих высокой надежности и поддержки современных процессоров Intel.
Ключевые преимущества технологии
- Сокет LGA 4677 — обеспечивает поддержку процессоров Intel Xeon Scalable 4-го поколения (Sapphire Rapids), что дает существенный прирост производительности в вычислениях и работе с памятью за счет новых микроархитектурных улучшений.
- Память DDR5 с поддержкой ECC — 8 слотов DIMM позволяют установить до 4 ТБ регистровой (RDIMM) или буферизованной (LRDIMM) памяти. Технология DDR5 обеспечивает более высокую пропускную способность и энергоэффективность по сравнению с DDR4, а ECC корректирует ошибки, критичные для серверных сред.
- Шина PCI-E 5.0 — слоты расширения поколения 5.0 удваивают пропускную способность по сравнению с PCI-E 4.0, что устраняет потенциальные узкие места при использовании высокопроизводительных сетевых карт, NVMe-накопителей или GPU-ускорителей.
- Встроенные контроллеры 10GbE — два порта на базе Intel X710-AT2 обеспечивают высокоскоростное сетевое соединение с низкой задержкой, что необходимо для современных ЦОД, виртуализации и сетей хранения данных.
Особенности модели
- Серверный чипсет Intel C741 — оптимизирован для надежной работы 24/7, предоставляет расширенные возможности управления вводом-выводом и контроля ошибок.
- Компактный форм-фактор Micro-ATX — позволяет развернуть серверную платформу в корпусах с ограниченным пространством без потери функциональности.
- Гибкость хранения данных — наличие 4 портов SATA3 и двух слотов M.2 (PCI-E 4.0 x4) поддерживает конфигурации с гибридным хранилищем (SSD+HDD) для баланса скорости и емкости.
- Интегрированная платформа управления (IPMI 3.0) — через выделенный сетевой порт предоставляет возможности удаленного мониторинга здоровья системы, управления питанием и обновлением микрокода без установки ОС.
Технические характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Форм-фактор | Micro-ATX | Размеры 244 x 244 мм |
| Сокет | LGA 4677 | Для процессоров Intel Xeon Scalable 4-го поколения (Sapphire Rapids) |
| Чипсет | Intel C741 | Серверный чипсет |
| Слоты памяти | 8 x DDR5 DIMM | Поддержка памяти DDR5 с ECC, регистровой (RDIMM) и LRDIMM |
| Макс. объем памяти | 4 ТБ | При использовании LRDIMM модулей |
| Слоты расширения | 2 x PCI-E 5.0 x16, 1 x PCI-E 5.0 x8 (в x16 слоте) | Высокопроизводительные линии для ускорителей и сетевых карт |
| Контроллеры SATA | 4 x SATA3 (6 Гбит/с) | Подключение накопителей |
| Разъемы M.2 | 2 x M.2 (PCI-E 4.0 x4) | Для высокоскоростных NVMe накопителей |
| Сетевая подсистема | 2 x 10GbE порта (Intel X710-AT2) | Встроенные порты 10 Gigabit Ethernet |
| Управление | IPMI 3.0 с выделенным портом | Удаленное администрирование через сеть |
| Код производителя | MBD-X14SBI-TF-B | Оригинальный артикул |
Рекомендации по использованию
Для обеспечения стабильной работы под высокими нагрузками: рекомендуется использовать блок питания, соответствующий спецификации SSI EPS 12V, и совместимые модули памяти из списка квалифицированных поставщиков оборудования (QVL) Supermicro. При развертывании систем с несколькими PCI-E устройствами учитывайте ограничения по тепловыделению и обеспечивайте адекватное охлаждение корпуса.
