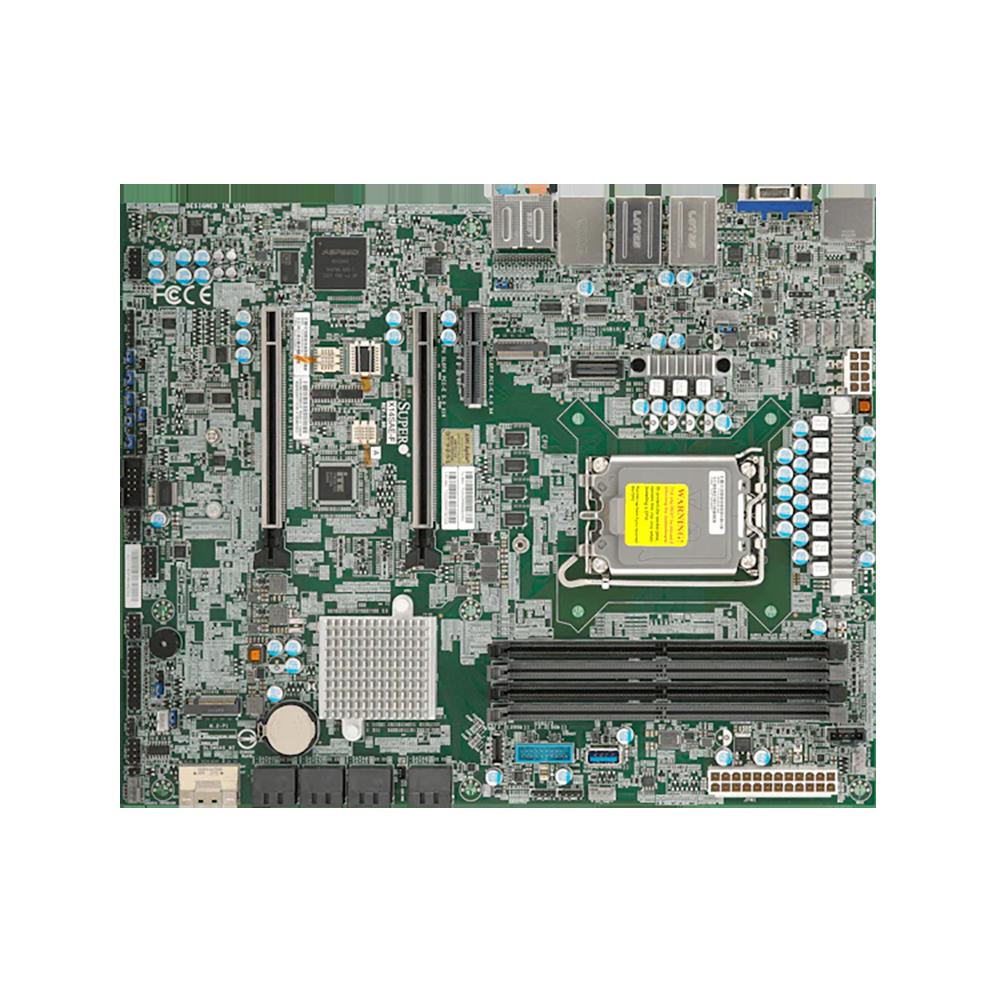

Материнская плата SuperMicro MBD-X14SAE-F-B — серверная платформа формата ATX, предназначенная для построения корпоративных серверов, рабочих станций высокой производительности и систем хранения данных. Основана на чипсете Intel W790 и поддерживает процессоры Intel Xeon серии E-2400, обеспечивая стабильную работу в условиях непрерывной нагрузки.
| Наименование характеристики | Значение | Комментарий |
| Форм-фактор | ATX (12" x 9.6") | Стандартный размер для совместимости с большинством серверных корпусов. |
| Сокет (процессор) | LGA 4677 | Для процессоров Intel Xeon E-2400 Series. |
| Чипсет | Intel W790 | Обеспечивает высокую пропускную способность и поддержку современных интерфейсов. |
| Поддержка памяти | 4 слота DDR5 RDIMM | Максимальный объем до 2 ТБ, поддержка ECC для коррекции ошибок. |
| Сетевой контроллер | 2 x 10GbE (Marvell AQC113C) | Высокоскоростное сетевое подключение для интенсивного трафика. |
| Слоты расширения | 1 x PCI-E 5.0 x16, 2 x PCI-E 5.0 x8, 1 x PCI-E 4.0 x4 (в x8 слоте) | Гибкая конфигурация для установки дополнительных карт (сетевых, RAID, GPU). |
| Контроллер SATA | 8 x SATA3 (6 Гбит/с) | Подключение накопителей и оптических приводов. |
| Порты M.2 | 2 x M.2 (PCI-E 4.0 x4, 2280/22110) | Для высокоскоростных NVMe накопителей. |
| Внутренние порты | 1 x USB 3.0 (Type A), 1 x USB 2.0, заголовки COM, TPM | Для подключения внутренних периферийных устройств и обеспечения безопасности. |
| Внешние порты | 2 x USB 3.2 Gen2, 2 x USB 3.2 Gen1, 1 x VGA, 1 x COM | Интерфейсы для подключения внешних устройств и управления. |
| Управление | IPMI 3.0 с поддержкой KVM и Redfish API | Удаленное администрирование и мониторинг системы через сеть. |
Совет по использованию
При сборке системы на базе данной материнской платы рекомендуется использовать серверную оперативную память с ECC (RDIMM), соответствующую спецификациям Intel для платформы LGA 4677, для обеспечения максимальной стабильности и отказоустойчивости. Для эффективного охлаждения процессоров Intel Xeon E-2400 Series необходимо применять кулеры с высоким TDP. При использовании всех слотов PCI-E 5.0 и накопителей M.2 NVMe следует убедиться в достаточной мощности и наличии соответствующих разъемов у блока питания. Для полного использования функционала удаленного управления (IPMI) необходимо корректно настроить сетевой интерфейс управления и обновить firmware платы до актуальной версии.
