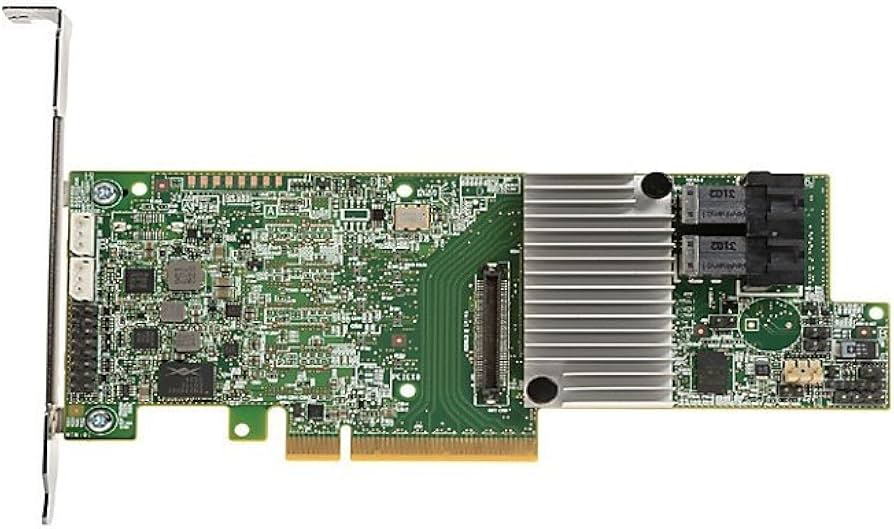

Техническое описание RAID-контроллера Broadcom SAS 9361-8i
Общая информация
- Категория: RAID-контроллеры (HBA с функцией RAID)
- Полное название: Broadcom (ранее LSI) MegaRAID SAS 9361-8i
- Код производителя (P/N): 05-25420-08
- Артикул производителя: LSI0041705-25420-08
Ключевые характеристики
- Интерфейс хоста: PCI Express 3.0 x8
- Порты SAS/SATA: 2 внутренних порта SAS3 (8 каналов/линий)
- Скорость портов: 12 Гбит/с на порт (SAS3)
- Чипсет (ROC): SAS3508
- Поддерживаемые уровни RAID: 0, 1, 5, 6, 10, 50, 60, а также режим JBOD
- Кэш-память: Без встроенной памяти (использует системную DDR3/DDR4 через выделенный модуль CacheVault или защищенный Flash-модуль)
- Поддержка защиты кэша: CacheVault или Flash-based Advanced Software Backup (для сохранения данных кэша при отключении питания)
- Максимальное количество устройств: До 240 устройств (с использованием экспандеров SAS)
- Поддерживаемые ОС: Windows Server, Linux, VMware ESXi, Citrix XenServer, Solaris, FreeBSD
Дополнительные функции
- Функция самовосстанавливающегося RAID (SafeStore): Да (шифрование с помощью SED-накопителей)
- Функция мгновенной инициализации: Да (быстрое создание RAID-массивов)
- Поддержка SSD: Полная поддержка SSD, включая мониторинг износа и прогнозирование сбоя
- Управление: Через MegaRAID Storage Manager (графический интерфейс), CLI (storcli) или UEFI BIOS
Советы по использованию
- Обязательная защита кэша: Для обеспечения целостности данных при использовании RAID 5, 6, 50, 60 настоятельно рекомендуется установить либо модуль CacheVault (CVPM05), либо Flash-модуль. Без этого данные в кэше при сбое питания будут потеряны.
- Актуальные драйверы и прошивка: Перед развертыванием загрузите и установите последние версии драйверов и прошивки с сайта Broadcom. Это обеспечит стабильность, производительность и безопасность.
- Планирование конфигурации RAID: Тщательно выбирайте уровень RAID в зависимости от задач: RAID 10 для производительности и надежности, RAID 6 для емкости с защитой от двух отказов. Используйте инициализацию в фоновом режиме для массивов большой емкости.
- Мониторинг состояния: Настройте MegaRAID Storage Manager для регулярного мониторинга состояния дисков (SMART, прогноз сбоя) и самого контроллера. Включите уведомления по email о любых событиях (предупреждения, сбои).
- Охлаждение: Контроллер в нагрузке может ощутимо нагреваться. Обеспечьте хороший поток воздуха в районе его установки в сервере или рабочей станции.
- Резервное копирование конфигурации: После создания массивов обязательно экспортируйте и сохраните конфигурацию контроллера. Это критически важно для быстрого восстановления после замены контроллера.
- Использование с SSD: При использовании SSD-накопителей активируйте в настройках контроллера соответствующие опции, такие как SSD Guard (контроль износа), для максимальной производительности и долговечности накопителей.
