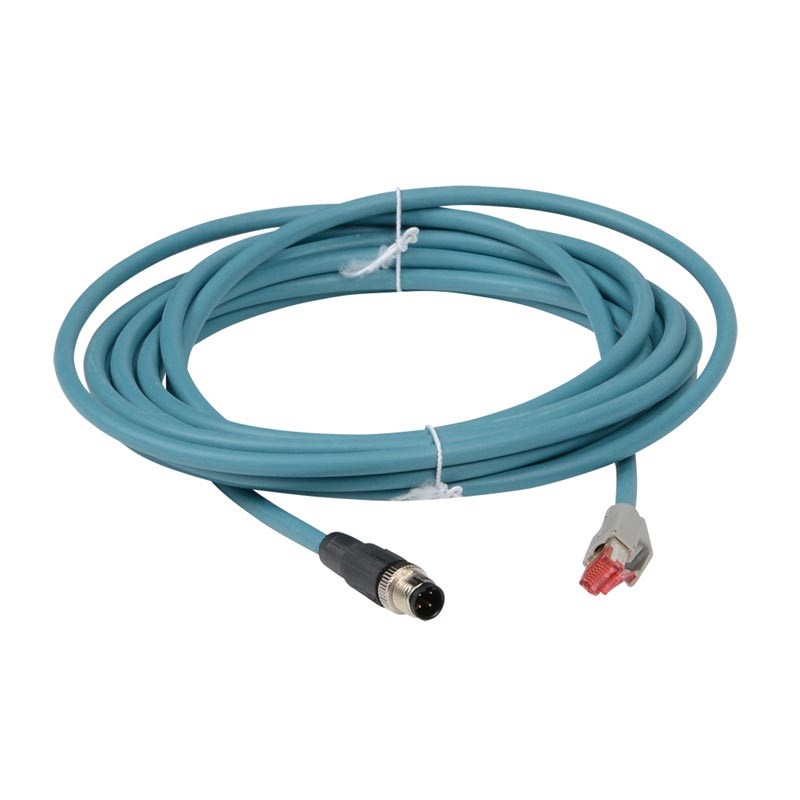

Datalogic Кабель Ethernet, CAB-ETH-M05, M12 (розетка, 4-контактный, код D) на RJ45, длина 5 м, IP67
Код производителя: 93A051348
Применение: Предназначен для создания надёжных защищённых сетевых соединений в промышленных условиях между оборудованием с портом RJ45 и устройствами с разъёмом M12. Используется в автоматизации, на производственных линиях, с сенсорами, камерами и промышленными компьютерами.
| Наименование характеристики | Значение | Комментарий |
| Тип кабеля | Ethernet, витая пара | Для передачи данных по стандартным сетевым протоколам |
| Разъём 1 | M12, розетка, 4-контактный, код D | Стандарт IEC 61076-2-101. Кодировка D для Ethernet (100 Мбит/с) |
| Разъём 2 | RJ45 (8P8C) | Стандартный сетевой разъём |
| Длина кабеля | 5 метров | Фиксированная длина |
| Класс защиты (IP) | IP67 | Пыленепроницаем и выдерживает кратковременное погружение в воду |
| Экранирование | Да | Защита от электромагнитных помех (EMI) |
| Материал разъёмов | Пластик, никелированные контакты | Коррозионная стойкость |
| Пропускная способность | 100 Мбит/с (Fast Ethernet) | Соответствует стандарту для 4-контактного M12 кода D |
| Рабочая температура | От -25°C до +70°C | Подходит для эксплуатации в неблагоприятных условиях |
Преимущества используемой технологии
Разъём M12 с кодом D является промышленным стандартом для Ethernet-соединений. Его круглая конструкция с резьбовым соединением обеспечивает виброустойчивость и защиту от случайного отсоединения, что критически важно в условиях производства. Степень защиты IP67 гарантирует работоспособность в запылённых цехах и при попадании жидкостей, исключая простои оборудования из-за выхода из строя сетевого соединения. Экранированная конструкция кабеля минимизирует потери данных и ошибки передачи в среде с высоким уровнем электромагнитных помех.
Особенности модели
Данная модель представляет собой готовое фабричное решение с фиксированной длиной, что исключает необходимость самостоятельной обжимки кабеля и гарантирует стабильность электрических параметров. Комбинация разъёмов M12 (розетка) и RJ45 позволяет интегрировать промышленное оборудование со стандартными сетевыми инфраструктурами. Жёсткие требования к материалам и сборке со стороны производителя Datalogic обеспечивают длительный срок службы в циклах постоянной вибрации и механических нагрузок.
Совет по использованию
Перед монтажом убедитесь, что разъём M12 соответствует кодировке D (4 контакта). Для обеспечения заявленной степени защиты IP67 после подключения необходимо затянуть резьбовую крышку разъёма M12 с рекомендуемым моментом затяжки. При прокладке кабеля избегайте его резких перегибов и натяжения вблизи разъёмов. Для устойчивости сети в условиях сильных помех рекомендуется обеспечить заземление экрана кабеля с одной стороны. Регулярно проверяйте целостность разъёмов и отсутствие в них загрязнений.
