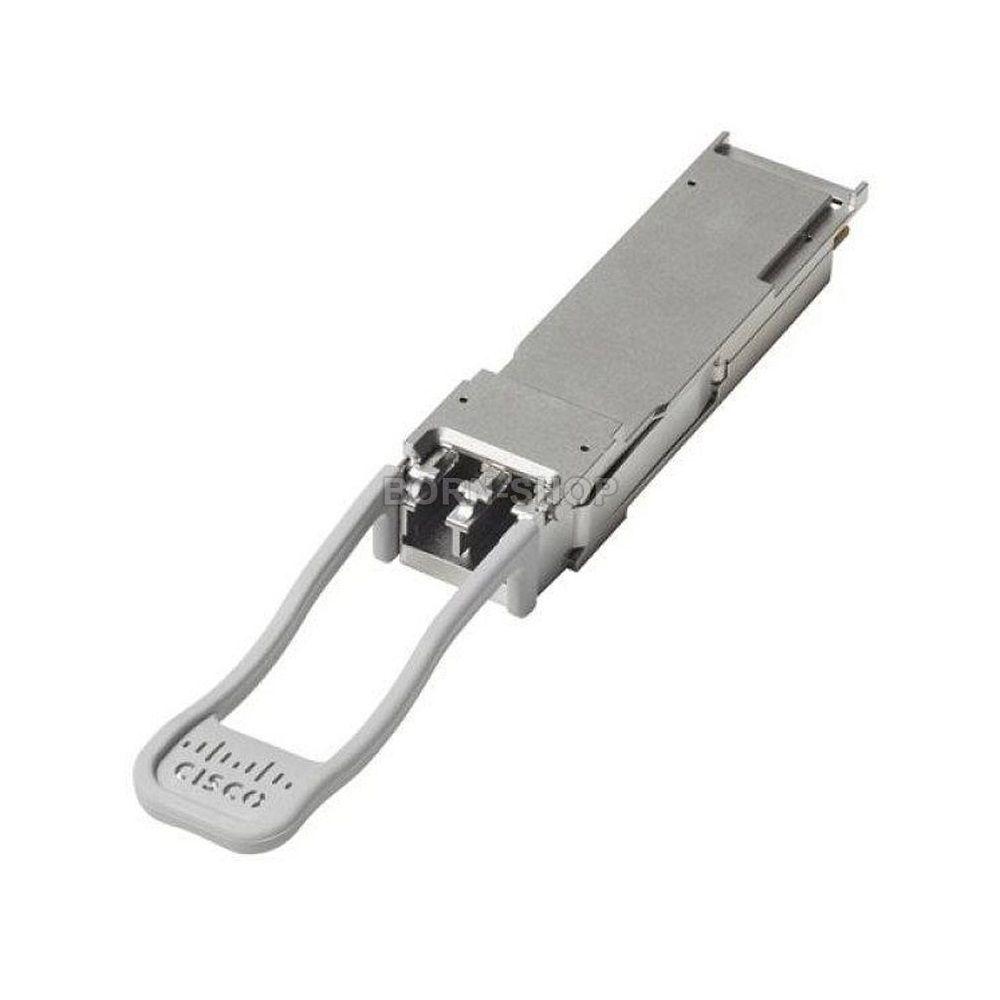

Модуль QSFP-40/100-SRBD= (100G/40GBASE SR-BiDi)
Двунаправленный (Bi-Directional) QSFP28/QSFP+ трансивер для передачи на 100 и 40 Гбит/с по многомодовому волокну.
| Наименование характеристики | Значение | Комментарий / Примечание |
|---|---|---|
| Код производителя | QSFP-40/100-SRBD= | Оригинальный артикул для заказа и поиска |
| Стандарт и тип | 100GBASE-SR-BiDi, 40GBASE-SR-BiDi | Поддерживает два стандарта скорости. Основное применение — для серверных стоек и коммутаторов в ЦОД. |
| Форм-фактор | QSFP28/QSFP+ | Совместим с портами QSFP+ (40G) и QSFP28 (100G) |
| Интерфейс подключения | Duplex LC | Один дуплексный LC-разъем для подключения к волокну |
| Дальность передачи | До 100 м | На многомодовом волокне OM4. Для работы в корпоративной среде и между стойками. |
| Тип волокна | MMF (Multimode Fiber) | Оптимизирован для многомодового волокна (OM3/OM4) |
| Технология передачи | Bi-Directional (BiDi) | Передача данных на двух разных длинах волн через одно волокно в каждом направлении |
Преимущества технологии BiDi (двунаправленной передачи)
Модуль использует технологию WDM (Wavelength Division Multiplexing) в одном волокне. Это позволяет удвоить эффективность использования существующей волоконно-оптической инфраструктуры, так как для организации дуплексного канала связи требуется только одно одномодовое или многомодовое волокно вместо традиционных двух. Данная технология критически важна для развертывания высокоплотных сетей в ЦОД, где количество доступных волокон ограничено.
Особенности модели QSFP-40/100-SRBD=
- Двойной режим работы: Один модуль поддерживает как скорость 100 Гбит/с (4x25G NRZ), так и 40 Гбит/с (4x10G), обеспечивая гибкость при модернизации сетей.
- Экономия волокна: Для организации канала 100G или 40G требуется всего два волокна (по одному на каждое направление), что снижает затраты на кабельную инфраструктуру и упрощает управление патч-панелями. Идеальное решение для корпоративной среды с высокой плотностью подключений.
- Готовность к высоким нагрузкам: Предназначен для высокоскоростных соединений между коммутаторами, маршрутизаторами и серверным оборудованием в рамках стойки или между соседними стойками.
- Низкая задержка: Прямое электрико-оптическое преобразование обеспечивает минимальную латентность, необходимую для высокопроизводительных вычислений и финансовых приложений.
Сфера применения: Модуль предназначен для развертывания высокоскоростных магистральных каналов внутри дата-центров (ЦОД), для соединения узлов в кластерных системах и высокопроизводительных вычислениях (HPC), а также для создания высокоскоростной сети в корпоративной среде. Актуальные предложения, такие как купить QSFP-40/100-SRBD= Модуль интерфейсный сетевой 100G and 40GBASE SR-BiDi QSFP Transceiver, LC, 100m OM4 MMF, ориентированы на построение энергоэффективной и высокоплотной сетевой инфраструктуры.
Рекомендации по использованию
- Перед покупкой уточняйте совместимость модуля с конкретными моделями коммутаторов и маршрутизаторов в технической документации вендора. Качество и стабильность связи, например, для QSFP-40/100-SRBD= Модуль интерфейсный сетевой 100G and 40GBASE SR-BiDi QSFP Transceiver, LC, 100m OM4 MMF для серверных решений, зависят от официальной поддержки.
- Для достижения заявленной дальности в 100 метров обязательно используйте многомодовое оптическое волокно категории OM4. На волокне OM3 дальность может быть сокращена.
- При построении линка оба модуля на концах соединения должны быть однотипными (SR-BiDi). Использование с традиционными дуплексными SR-модулями невозможно.
- Проверяйте чистку и состояние ферул LC-коннекторов перед установкой. Загрязнения являются частой причиной ошибок и потерь сигнала в высокоскоростных оптических каналах.
- Учитывайте, что цена QSFP-40/100-SRBD= Модуль интерфейсный сетевой 100G and 40GBASE SR-BiDi QSFP Transceiver, LC, 100m OM4 MMF окупается за счет экономии на волокне и увеличения плотности портов. При планировании сети рассчитывайте необходимое количество модулей, исходя из топологии "точка-точка".
