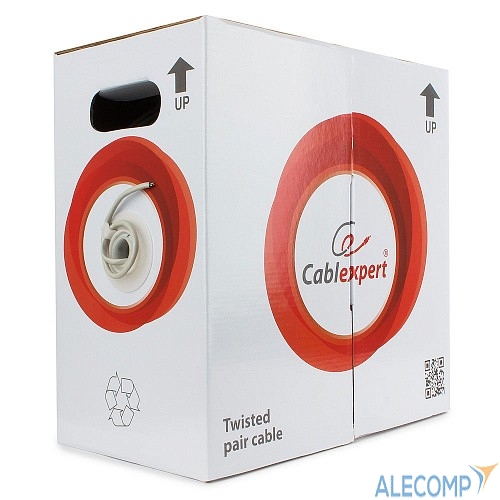

Cablexpert UPC-5004E-SOL Кабель UTP Cat.5E, 4 пары, 0.48 mm (305 м pullbox), CCA
Основные технические характеристики
| Наименование характеристики | Значение | Комментарий / Пояснение |
|---|---|---|
| Производитель | Cablexpert | Бренд, специализирующийся на сетевых решениях |
| Модель / Код производителя | UPC-5004E-SOL | Базовая модель для внутренней прокладки |
| Назначение кабеля | Локальные сети (LAN) | Передача данных в структурированных кабельных системах (СКС) |
| Категория / Класс кабеля | Категория 5e (Cat.5E) | Поддерживает скорости до 1 Гбит/с (1000BASE-T) на частотах до 100 МГц |
| Тип экранирования | UTP (Unshielded Twisted Pair) | Неэкранированная витая пара. Подходит для помещений без сильных электромагнитных помех |
| Конструкция проводника | Одножильный (Solid) | Жесткий проводник для стационарной прокладки в каналах и стенах |
| Диаметр проводника | 0,48 мм (24 AWG) | Стандартный размер для Cat.5e, обеспечивающий баланс гибкости и проводимости |
| Материал проводника | CCA (Copper-Clad Aluminum) | Омеднённый алюминий: алюминиевая сердцевина с медным покрытием |
| Количество витых пар | 4 пары (8 проводников) | Стандарт для Ethernet 10/100/1000BASE-T |
| Наличие несущего троса | Нет | Кабель не предназначен для подвесной прокладки на большие расстояния |
| Общая длина в бухте (pullbox) | 305 метров | Стандартная фабричная длина для монтажа |
| Допустимая среда прокладки | Внутренняя (интерьерная) | Только для помещений. Не предназначен для прокладки вне зданий (на улице) или в грунте |
| Страна производства | Китай | |
| Габариты упаковки (Ш×В×Г), см | 20.0 × 37.0 × 37.0 | Приблизительные размеры бухты |
| Вес брутто, кг | ≈16.4 кг | Вес бухты 305 м |
Преимущества и особенности технологии
Кабель категории 5e (Enhanced Category 5) представляет собой эволюцию стандарта Cat.5 и обеспечивает улучшенные параметры для подавления перекрёстных помех (NEXT, FEXT). Использование технологии UTP (неэкранированной витой пары) снижает стоимость и упрощает монтаж, сохраняя при этом достаточную помехозащищенность для офисных и коммерческих сред. Конструкция с одножильными проводниками (Solid) обеспечивает лучшую стабильность электрических характеристик на длинных стационарных линиях по сравнению с многожильными кабелями.
- Материал проводника CCA: Омеднённый алюминий предлагает компромисс между стоимостью и проводимостью. Медное покрытие обеспечивает хорошую пайку и контакт в разъемах, а алюминиевая сердцевина снижает вес и цену кабеля. Важно учитывать, что удельное сопротивление алюминия выше, чем у чистой меди, что может ограничивать максимальную длину сегмента при соблюдении стандартов.
- Стандартизированная длина: Бухта 305 метров соответствует стандартному промышленному формату, что удобно для планирования проектов СКС и минимизации отходов.
- Оптимизация для стационарной прокладки: Одножильный дизайн обеспечивает низкое затухание сигнала на больших расстояниях, что критично для достижения максимальной длины сегмента в 100 метров по стандарту.
Особенности данной модели UPC-5004E-SOL
Модель UPC-5004E-SOL от Cablexpert — это базовый кабель Cat.5e для бюджетных решений в области построения локальных сетей. Его ключевые особенности вытекают из технических характеристик.
- Экономичное решение: Применение проводника CCA делает кабель значительно дешевле аналогов с цельномедными жилами (Сu), что важно для крупных проектов с ограниченным бюджетом.
- Строго внутреннее применение: Отсутствие влагозащитной оболочки и УФ-стабилизаторов исключает возможность использования на улице или в сырых помещениях.
- Отсутствие несущего троса: Кабель не предназначен для горизонтальной подвесной прокладки по потолкам на тросе. Прокладка должна осуществляться в кабельных каналах, лотках, плинтусах или за подвесными потолками с креплением.
Примечание по материалу проводника: Кабель с проводником CCA (CCA — Copper Clad Aluminum) подходит для стандартных сетевых приложений (Ethernet, VoIP, цифровое видео), но может иметь большее затухание, чем кабель с чистой медью (Cu). Рекомендуется соблюдать ограничения по длине, указанные в стандартах.
Рекомендации по использованию
Для обеспечения надежности и долговечности сети при работе с данным кабелем следует придерживаться следующих практических правил:
- Среда прокладки: Используйте только внутри отапливаемых и вентилируемых помещений. Избегайте мест с повышенной влажностью, прямым воздействием солнечного света и агрессивных химических сред.
- Длина сегмента: Максимальная рекомендованная длина непрерывного кабельного сегмента между активным оборудованием (коммутатором) и конечным устройством (ПК, IP-камера) не должна превышать 100 метров (включая патч-корды). При использовании CCA рекомендуется проектировать линии с запасом, стремясь к длине 80-90 метров для гарантированного соблюдения стандартов.
- Минимальный радиус изгиба: Во время прокладки и эксплуатации радиус изгиба кабеля не должен быть меньше четырех его внешних диаметров (примерно 25-30 мм) во избежание ухудшения характеристик.
- Заделка в разъемы: Для оконцевания используйте разъемы RJ-45, совместимые с одножильными проводниками. При обжиме обеспечивайте надежный контакт ножей разъема с проводником, избегая перегибов.
- Применение в СКС: Кабель подходит для создания горизонтальной подсистемы (от кроссовой до розетки) в сетях офисов, учебных заведений, гостиниц и объектов розничной торговли, где не предъявляются повышенные требования к полосе пропускания свыше 1 Гбит/с.
