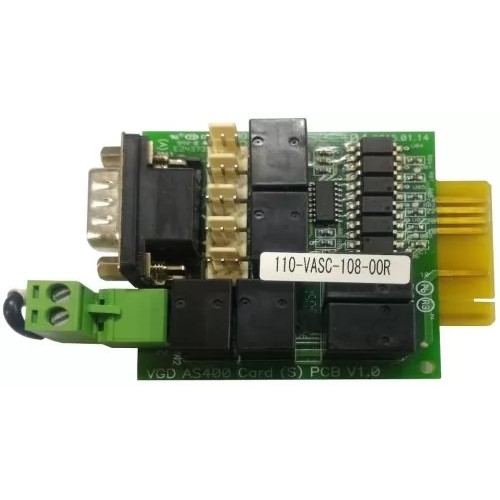

Релейная карта POWERCOM AS400 mini, сухие контакты с гальванической развязкой, для ИБП серий MAS/MRT/MAC
Коммуникационная карта расширения, предназначенная для интеграции источников бесперебойного питания Powercom серий MAS, MRT и MAC в системы мониторинга и автоматики. Обеспечивает передачу статусных сигналов ИБП посредством замыкания/размыкания сухих контактов реле.
| Наименование характеристики | Значение | Комментарий |
| Код производителя | AS400 mini | Артикул для заказа |
| Назначение | Карта расширения ввода/вывода | Для ИБП Powercom серий MAS, MRT, MAC |
| Тип интерфейса | Сухие контакты (Dry Contact) | Гальванически развязанные релейные выходы |
| Количество контактов | 4 | Для сигнализации различных состояний ИБП |
| Состояния индикации | Работа от сети, работа от батарей, неисправность, низкий заряд батарей | Каждому состоянию соответствует свой релейный выход |
| Совместимость | ИБП Powercom серий MAS, MRT, MAC | Требуется наличие слота для карт расширения |
| Гальваническая развязка | Присутствует | Обеспечивает защиту цепей управления от помех и высоких напряжений |
Преимущества используемой технологии
Применение технологии сухих контактов (Dry Contact) обеспечивает максимальную универсальность и надежность интеграции. Данный интерфейс не имеет собственного напряжения и представляет собой механическое реле, что позволяет подключать карту к любым системам мониторинга (SCADA, BMS), контроллерам или сигнальным панелям, независимо от их логических уровней и рабочих напряжений. Гальваническая развязка полностью исключает прохождение электрической связи между цепями ИБП и цепями управляющего оборудования, предотвращая риск повреждения из-за разности потенциалов, помех и скачков напряжения.
Особенности модели
- Компактное исполнение (форм-фактор mini), предназначенное для установки в соответствующий слот ИБП.
- Четыре независимых релейных канала, каждый из которых активируется при наступлении определенного аварийного или штатного события.
- Простая установка и настройка, не требующая дополнительного программного обеспечения.
- Надежная индикация ключевых состояний ИБП: нормальная работа, переход на батареи, неисправность устройства, необходимость замены аккумуляторов.
Совет по использованию
Перед подключением внешнего оборудования к релейным выходам карты AS400 mini убедитесь в соответствии допустимой коммутационной способности контактов (напряжение и ток) параметрам подключаемой цепи. Для организации комплексного мониторинга рекомендуется использовать все четыре канала, подключив их к дискретным входам контроллера или системе телеметрии. Это позволит получать детализированную информацию о состоянии ИБП и своевременно реагировать на инциденты.
