SP-IP/1000PD OSNOVO Грозозащита, с защитой линий PoE, монтаж на DIN-рейку
Код производителя: SP-IP/1000PD | Сфера применения: Защита цепей Ethernet и линий питания PoE в структурированных кабельных системах и сетевой инфраструктуре.
Технические характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Основные характеристики | ||
| Назначение | Защита цепи Ethernet+PoE | Защита от перенапряжений для сетевых и силовых линий |
| Тип устройства | Грозозащита (Устройство защиты от перенапряжений) | Для локальной вычислительной сети |
| Скорость передачи данных | До 1000 Мбит/с | Поддерживает стандарты Fast Ethernet и Gigabit Ethernet |
| Поддержка PoE | PoE af/at, методы A и B | Защита по всем силовым парам (контакты 1/2, 3/6, 4/5, 7/8) |
| Конструкция портов | 1 вход (RJ45-мама), 1 выход (RJ45-мама) | Сквозное подключение |
| Монтаж | На DIN-рейку | Стандартный монтаж в телекоммуникационные стойки и щиты |
| Электрические и защитные параметры | ||
| Макс. длительное рабочее напряжение (Uc) | DC 57 В | Для линий PoE |
| Номинальный ток разряда (8/20 мкс, In) | 2,5 кА | Импульсный ток разряда |
| Суммарный ток разряда (8/20 мкс, Itotal) | 10 кА | Суммарная стойкость к многократным воздействиям |
| Время отклика | 1 нс | Высокая скорость срабатывания защиты |
| Схема защиты | Двухступенчатая | Повышенная надежность и эффективность |
| Физические параметры и условия эксплуатации | ||
| Габаритные размеры (В x Ш x Г) | 26 x 93,5 x 27 мм | Компактное исполнение |
| Вес | 0,15 кг | |
| Рабочая температура | -40…+80 °С | Широкий температурный диапазон для сложных условий |
Преимущества технологии двухступенчатой защиты
Устройство реализует двухступенчатую схему защиты на основе газоразрядников и TVS-диодов. Первая ступень (газоразрядник) эффективно отводит энергию мощных импульсов перенапряжения (например, от прямого удара молнии в линии связи). Вторая ступень (TVS-диоды) обеспечивает точное ограничение напряжения до безопасного уровня для защищаемого оборудования, обладая при этом сверхбыстрым временем срабатывания. Такая комбинация гарантирует высокую стойкость к большим токам и точную защиту чувствительной сетевой электроники.
Особенности модели SP-IP/1000PD
- Полная защита линий PoE: Обеспечивает защиту как по сигнальным парам Ethernet, так и по всем парам, используемым для передачи питания по стандартам IEEE 802.3af/at (PoE и PoE+).
- Прозрачность для сети: Не вносит затухание, критичное для работы Gigabit Ethernet (1000 Мбит/с), сохраняя целостность и скорость сигнала.

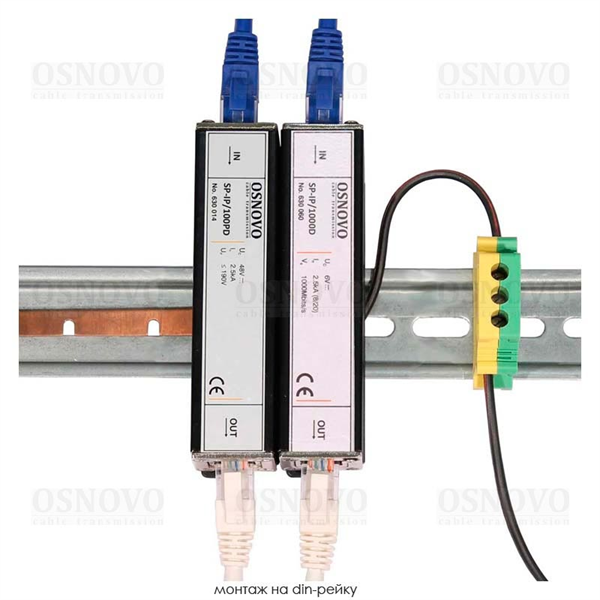

- Универсальный монтаж: Конструкция для крепления на стандартную DIN-рейку шириной 35 мм позволяет легко интегрировать устройство в существующие коммутационные шкафы и стойки.
- Расширенный температурный диапазон: Возможность эксплуатации от -40°C до +80°C делает устройство пригодным для использования в неотапливаемых промышленных зонах и уличных шкафах.
Рекомендации по использованию
- Устройство предназначено для установки на границе защищаемой зоны, как правило, на входе сетевой линии в здание или в коммутационный шкаф перед подключаемым активным оборудованием (коммутаторами, точками доступа, IP-камерами с PoE).
- Обязательно обеспечьте качественное заземление корпуса устройства для эффективного отвода импульсных токов. Сопротивление заземления должно соответствовать требованиям ПУЭ для молниезащиты.
- Устанавливайте устройство защиты как можно ближе к точке ввода кабеля в защищаемое оборудование. Длина соединительного патч-корда между грозозащитой и портом устройства должна быть минимальной (рекомендуется не более 0.5 м).
- При построении защищенной системы рекомендуется использовать комплексный подход: совместно с данной грозозащитой для сигнальных линий следует применять устройства защиты по цепям электропитания и, при необходимости, по другим интерфейсам.
- После сильных грозовых разрядов или заметных скачков напряжения рекомендуется проверить целостность линии и работоспособность подключенного оборудования, так как защитное устройство могло отработать, приняв удар на себя.
