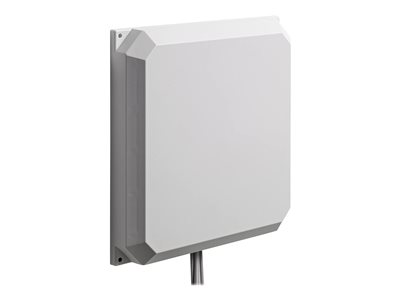

Антенна Cisco AIR-ANT2566D4M-RS= 2.4/5 ГГц, 6 dBi, секторная 60°, 4 порта RP-TNC
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Код производителя | AIR-ANT2566D4M-RS= | Артикул для заказа |
| Тип антенны | Секторная (Patch) | Для направленного покрытия |
| Поддерживаемые диапазоны | 2.4 ГГц, 5 ГГц | Dual-band, для стандартов 802.11a/b/g/n/ac |
| Коэффициент усиления | 6 dBi | На оба диапазона частот |
| Ширина диаграммы направленности | 60° | Горизонтальная плоскость |
| Количество портов | 4 | Для подключения к точке доступа |
| Тип разъема | RP-TNC | Обратная поляризация |
| Функция Self ID | Да | Автоматическое определение типа антенны совместимыми точками доступа Cisco |
| Поляризация | Линейная | Вертикальная |
- Двухдиапазонная работа: Одновременная поддержка частот 2.4 ГГц и 5 ГГц обеспечивает совместимость со всеми распространенными стандартами Wi-Fi (802.11a/b/g/n/ac) и позволяет оптимизировать сеть, распределяя устройства между диапазонами.
- Секторная направленность: Диаграмма направленности шириной 60° концентрирует энергию сигнала в заданном секторе, что повышает эффективность покрытия в целевой зоне и уменьшает помехи в нежелательных направлениях.
- Функция Self ID: Антенна автоматически сообщает совместимой точке доступа Cisco свои параметры (тип, усиление), что исключает ошибки ручной конфигурации и гарантирует корректную работу радиоинтерфейса.
- Многопортовость (4 порта): Позволяет подключить одну антенну к нескольким радиоинтерфейсам точки доступа, что упрощает монтаж и снижает количество физических антенн для MIMO-конфигураций.
- Конструкция предназначена для настенного или мачтового монтажа.
- Использует разъемы RP-TNC (Reverse Polarity TNC) с обратной поляризацией, что является стандартом безопасности для сертифицированного оборудования Wi-Fi в ряде регионов.
- Линейная вертикальная поляризация согласуется с типичной поляризацией клиентских устройств.
- Унифицированный коэффициент усиления 6 dBi для обоих частотных диапазонов упрощает планирование и расчет покрытия.
Монтаж и размещение: Антенна предназначена для монтажа на стене или мачте. При планировании сети критически важно учитывать ширину диаграммы направленности (60°). Для получения оптимального покрытия размещайте антенну так, чтобы целевая зона обслуживания (офис, коридор, торговая площадка) находилась строго в пределах этого сектора.
Совместимость и кабельная инфраструктура: Убедитесь, что используемые коаксиальные кабели и разъемы соответствуют типу RP-TNC и рассчитаны на рабочие частоты (до 5 ГГц) для минимизации потерь сигнала. Функция Self ID требует поддержки со стороны точки доступа Cisco (серии Aironet).
Планирование сети: При развертывании нескольких антенн для покрытия большой площади рассчитайте их расположение так, чтобы секторы перекрывались, обеспечивая непрерывный роуминг, но без излишней интерференции.
