Кабель витая пара 5bites FS5505-305C FTP Cat.5e SOLID
Код производителя: FS5505-305C | Сфера применения: структурированные кабельные системы (СКС) для стационарной разводки внутри зданий, передачи данных в локальных вычислительных сетях (ЛВС).
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Производитель / Модель | 5bites / FS5505-305C | Базовый код для заказа и идентификации. |
| Категория | 5E (Enhanced Category 5) | Соответствие стандарту TIA/EIA-568-B.2, ISO/IEC 11801. |

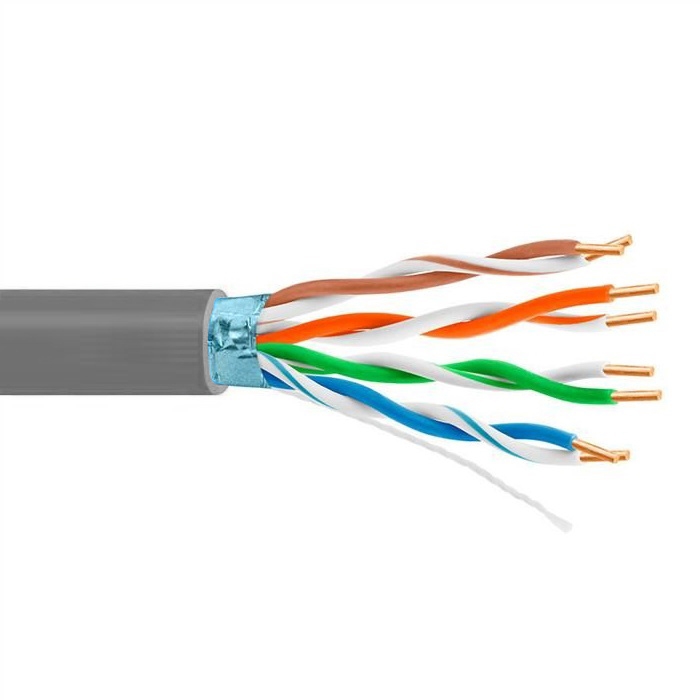

| Тип экранирования | FTP (Foiled Twisted Pair) | Общий экран из алюминиевой фольги вокруг всех 4-х пар. |
| Конструкция жилы | SOLID (одножильный, монолитная) | Жесткий проводник для стационарной прокладки. |
| Калибр проводника (AWG) | 24 AWG | Диаметр жилы приблизительно 0.51 мм. |
| Материал проводника | COPPER (медь) | Высокочистая бескислородная медь для минимальных потерь. |
| Материал оболочки | PVC (поливинилхлорид) | Для внутренней прокладки, стандартная гибкость и устойчивость к возгоранию. |

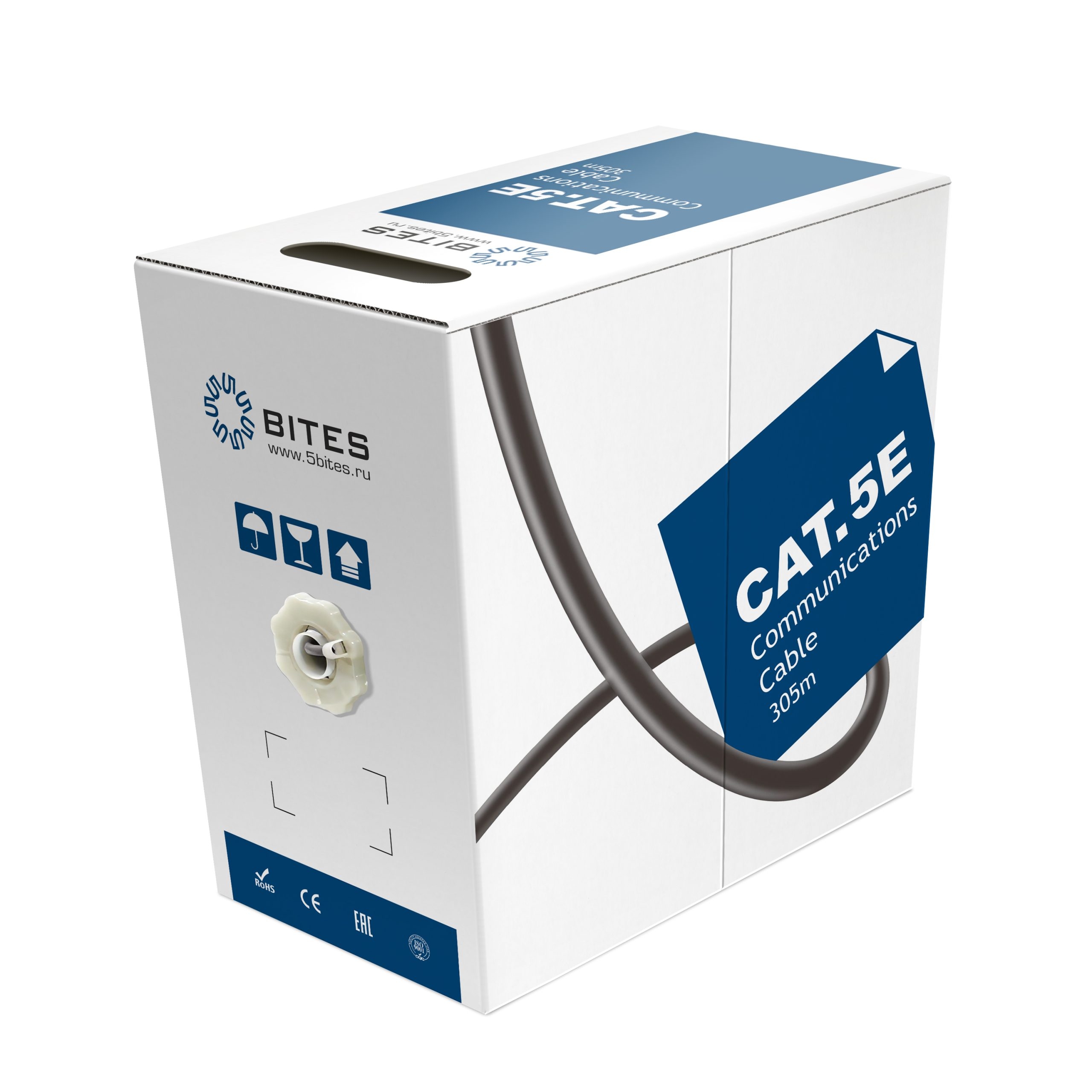

| Длина бухты | 305 м | Стандартная транспортная длина (1000 футов). |
| Количество витых пар | 4 пары | Стандарт для Cat.5e. |
| Номинальная скорость передачи данных | До 1000 Мбит/с (1 Гбит/с) | В соответствии с возможностями категории 5e. |
| Полоса пропускания | До 100 МГц | Гарантированная рабочая частота. |
Преимущества используемой технологии
Кабель категории 5e с экраном FTP представляет собой эволюционное развитие базовой категории 5. Основное технологическое преимущество — улучшенные параметры перекрестных наводок на ближнем конце (NEXT) и затухания (Insertion Loss), что гарантирует стабильную работу гигабитных приложений (1000BASE-T) на расстояниях до 100 метров. Применение сплошной (SOLID) медной жилы обеспечивает лучшее электрическое соединение в контактах IDC-разъемов (например, в патч-панелях и розетках) по сравнению с многопроволочными жилами, а также меньший коэффициент затухания сигнала на длинных дистанциях. Общий экран из фольги (FTP) эффективно подавляет внешние электромагнитные помехи (EMI) и снижает излучение кабеля, что критически важно для прокладки вблизи силовых линий или в промышленных условиях.
Особенности модели
- Конструкция для стационарного монтажа: Одножильные проводники (SOLID) предназначены для неподвижной прокладки в кабельных каналах, за подвесными потолками и в стенах. Не предназначены для частых изгибов и перемещений.
- Экран FTP: Наличие общего экрана требует обязательного заземления с обеих сторон линии через разъемы и патч-панели с металлическим экранированным корпусом для реализации защиты от помех.
- Стандартная длина: Бухта 305 метров оптимизирована для монтажа больших участков СКС без сростков, что снижает количество точек потенциального отказа.
- Материал оболочки PVC: Оболочка из поливинилхлорида обеспечивает баланс между гибкостью, долговечностью и соблюдением требований по противопожарной безопасности для внутренней прокладки (обычно соответствует стандарту по распространению пламени).
Рекомендации по использованию
- Область применения: Используйте данный кабель исключительно для стационарной горизонтальной разводки внутри зданий (от кроссовой комнаты до розетки пользователя). Для изготовления патч-кордов (соединительных шнуров) необходимы кабели с многопроволочными жилами (STRANDED).
- Монтаж экрана: Для эффективной работы экрана FTP необходимо обеспечить непрерывность заземления по всей линии. Применяйте только экранированные патч-панели, розетки и разъемы (например, RJ-45 8P8C категории 5e/6 с металлическим экраном). Неправильное заземление может превратить экран в антенну, ухудшив помехозащищенность.
- Минимальный радиус изгиба: Во время прокладки соблюдайте минимальный радиус изгиба, равный четырем внешним диаметрам кабеля (примерно 25-30 мм), чтобы не повредить структуру пар и не ухудшить электрические параметры.
- Отделение от силовых линий: При параллельной прокладке с силовыми кабелями соблюдайте расстояние не менее 15-20 см. При пересечении — угол в 90 градусов.
- Сертификация линии: После монтажа линию на основе данного кабеля необходимо протестировать сертификационным кабельным тестером (например, Fluke DSX) для подтверждения соответствия стандартам категории 5e и корректного монтажа экрана.
