| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Основные характеристики | ||
| Тип кабеля / Конструкция | U/UTP | Неэкранированный кабель витой пары (Unshielded Twisted Pair). |
| Категория передачи данных | 5e (Enhanced Category 5) | Обеспечивает скорость передачи данных до 1 Гбит/с (1000BASE-T) в соответствии со стандартами IEEE 802.3ab. |
| Количество витых пар | 4 | Четыре пары одножильных медных проводников. Диаметр проводника: 0,48 мм (24 AWG). |

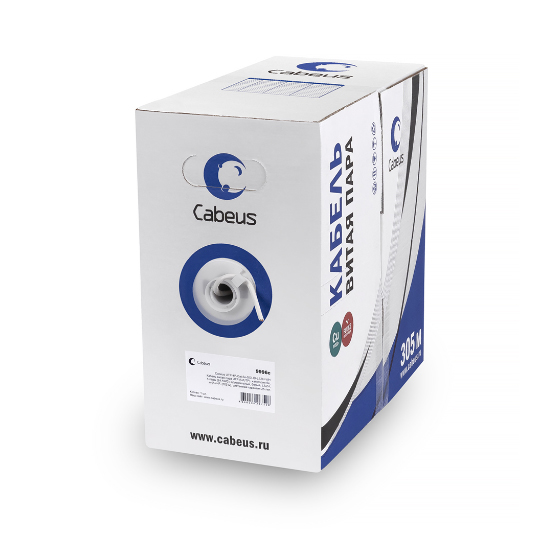

| Длина бухты | 305 м | Стандартная промышленная упаковка. На внешней оболочке нанесены метровые метки для удобства измерения. |
| Материал внешней оболочки | PVC (Поливинилхлорид) | Оболочка с пониженным дымовыделением и газовыделением: не распространяющая горение категории нг(А)-LS. Для прокладки внутри зданий. |
| Тип проводника | Solid (Одножильный) | Жесткий цельный медный проводник. Оптимален для стационарной прокладки в кабельных каналах, коробах и за подвесными потолками. |
| Цвет оболочки | Серый (GY) | Стандартный цвет для внутренней прокладки. |
| Дополнительная информация | ||
| Основное назначение | Четырехпарный кабель категории 5e предназначен для создания структурированных кабельных систем (СКС) и передачи данных в сетях Ethernet со скоростью до 1 Гбит/c. Предназначен для стационарной прокладки внутри зданий и помещений. | |
- Стандартизированная производительность: Кабель соответствует требованиям стандартов TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5e, что гарантирует работу протоколов 10BASE-T, 100BASE-TX (Fast Ethernet) и 1000BASE-T (Gigabit Ethernet).
- Эффективное подавление помех: Скручивание пар проводников (витая пара) снижает электромагнитные помехи (EMI) и перекрестные наводки (NEXT, FEXT), обеспечивая стабильность сигнала.
- Совместимость: Обратная совместимость с оборудованием категорий 5 и 3, что упрощает модернизацию сетей.
- Экономическая эффективность: Оптимальное соотношение цены и производительности для развертывания офисных и административных сетей.
- Одножильный проводник (Solid): Обеспечивает лучшие электрические характеристики на постоянных линиях по сравнению с многожильным кабелем. Менее гибкий, но более устойчивый к механическим напряжениям при стационарном монтаже.
- Оболочка нг(А)-LS: Изготовлена из самозатухающего ПВХ с низким дымовыделением (LS - Low Smoke). Соответствует повышенным требованиям пожарной безопасности для прокладки в зданиях и сооружениях.
- Метровая маркировка: Наличие метровых меток на оболочке позволяет точно отмерять нужную длину кабеля без дополнительного инструмента, сокращая время монтажа и отходы.
- Диаметр проводника 24 AWG (0,48 мм): Стандартный размер для Cat.5e, обеспечивающий требуемое волновое сопротивление 100 Ом ±15%.
Область применения: Кабель предназначен для монтажа горизонтальных и вертикальных участков СКС внутри зданий: в офисах, центрах обработки данных, учебных заведениях, торговых помещениях. Не предназначен для прямого закапывания в грунт или прокладки на улице без дополнительной защиты.
Монтаж:
- При прокладке избегайте резких изгибов. Минимальный радиус изгиба должен составлять не менее 4 внешних диаметров кабеля (примерно 32 мм).
- Не допускается растяжение кабеля. При протяжке в каналах усилие не должно превышать 25 кгс (245 Н).
- Избегайте параллельной прокладки вблизи силовых кабелей (менее 30 см) для предотвращения наводок.
Терминирование: Для оконцовки одножильного кабеля используйте IDC-контакты (изоляционно-смещающие соединения) в патч-панелях, розетках и наконечниках. Обжим в коннекторах RJ-45 требует использования специальных коннекторов для solid-проводников.
Максимальная длина сегмента: Для обеспечения стандартной скорости 1 Гбит/с максимальная длина непрерывного кабельного сегмента между активным оборудованием (например, коммутатором и сетевой картой) не должна превышать 100 метров, включая патч-корды.
