| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Выходные параметры | ||
| Максимальная выходная мощность | 300 Вт / 500 ВА | Активная и полная мощность. Рекомендуемая нагрузка не более 300 Вт. |
| Номинальное выходное напряжение | 230 В | Стандартное напряжение для питания оборудования. |
| Диапазон регулировки выходного напряжения | Конфигурируемый | Возможна настройка под номиналы 220, 230 или 240 В. |
| Тип формы выходного напряжения | Ступенчатая аппроксимация синусоиды | Подходит для большинства импульсных блоков питания и оборудования с активной нагрузкой. |
| Выходные соединения | Клеммная колодка | Надежное подключение проводами. |
| Входные параметры | ||
| Номинальное входное напряжение | 230 В | |
| Диапазон входного напряжения (работа от сети) | 165–276 В | Широкий диапазон для работы в условиях нестабильной сети. |
| Тип входного соединения | Hard Wire 3-wire (L, N, G) | Подключение жестким проводом (L — фаза, N — нейтраль, G — земля). |
| Батарея | ||
| Типовое время перезарядки | 8 ч | Время полного заряда разряженных аккумуляторов. |
| Предустановленные батареи | 1 шт. | Свинцово-кислотный аккумулятор, установленный в корпусе. |
| Управление и коммуникации | ||
| Интерфейсный порт | RS-232 | Для мониторинга статуса и управления с ПК или системы автоматизации. |
| Панель управления | Светодиодный дисплей | Индикация состояния работы и основных параметров. |
| Звуковая сигнализация | Да | Сигналы: переход на батарею, низкий заряд батареи, перегрузка. |
| Аварийное отключение питания (EPO) | Да | Наличие входа для внешней команды аварийного отключения. |
| Конструктив | ||
| Тип ИБП | Резервный (Off-line) | Переключает нагрузку на батарею при отклонениях в сети. |
| Тип установки | В стойку / на DIN-рейку | Стандартный монтаж в промышленные электрощиты. |
| Вес | 4.4 кг | |
| Цвет | Черный | |
В данной модели используется формирование выходного напряжения по принципу ступенчатой аппроксимации синусоиды (модифицированная синусоида). Эта технология обеспечивает:
- Высокий КПД и низкое тепловыделение за счет простоты и надежности инверторной схемы.
- Надежную работу с большинством современного оборудования, оснащенного импульсными блоками питания (ПК, серверы, сетевые устройства, системы контроля).
- Более низкую стоимость по сравнению с ИБП с чистой синусоидой при сопоставимой мощности.
- Стабильное выходное напряжение при работе от батарей, независимо от просадок во входной сети.
Ограничение: не рекомендуется для питания оборудования с трансформаторными блоками питания, некоторых типов электродвигателей и медицинского оборудования высокой точности.

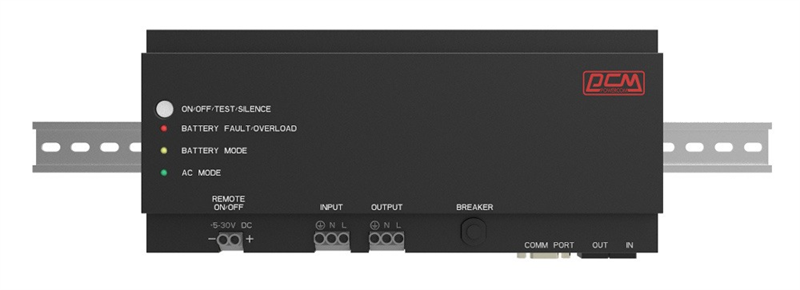

- Промышленный монтаж: Конструкция оптимизирована для крепления на стандартную DIN-рейку (35 мм), что позволяет легко интегрировать ИБП в промышленный щит, шкаф управления или серверную стойку.
- Широкий диапазон входного напряжения: Работает в сети от 165 до 276 В, что обеспечивает стабильность в условиях сильных просадок и скачков напряжения без частого перехода на батарею.
- Клеммное подключение: Вход и выход выполнены через винтовые клеммы, обеспечивая надежное и безопасное подключение силовых линий.
- Интерфейс RS-232: Позволяет организовать мониторинг состояния ИБП (входное/выходное напряжение, заряд батареи, режим работы) и удаленное управление в составе АСУ ТП.
- Полный набор сигнализаций: Визуальная (светодиоды) и звуковая сигнализация информирует о переходе на батарею, скором разряде батареи и перегрузке. Наличие входа EPO (аварийное отключение) соответствует требованиям промышленной безопасности.
1. Выбор и расчет нагрузки: Убедитесь, что суммарная мощность подключаемого оборудования не превышает 300 Вт (активной мощности). Учитывайте пусковые токи устройств с электродвигателями. Для нагрузки 300 Вт примерное время автономной работы составит несколько минут, для меньшей нагрузки — пропорционально увеличится.
2. Монтаж: Установка на DIN-рейку в хорошо вентилируемом месте. Обеспечьте свободное пространство вокруг корпуса (рекомендуется не менее 10 см) для отвода тепла. Подключение выполнять медным проводом соответствующего сечения согласно местным нормативам.
3. Настройка: Перед первым включением проверьте конфигурацию выходного напряжения (перемычками или иным способом, согласно руководству) в соответствии с требованиями нагрузки (220/230/240 В).
4. Эксплуатация и обслуживание: После длительного хранения перед использованием требуется полная зарядка батареи в течение 8-10 часов. Регулярно проверяйте состояние аккумуляторной батареи. Использование интерфейса RS-232 для интеграции в систему мониторинга позволит своевременно получать предупреждения о критических состояниях.
5. Типовые сферы применения: Защита систем контроля доступа, пожарной и охранной сигнализации, программируемых логических контроллеров (ПЛК), измерительных датчиков, сетевого оборудования (маршрутизаторы, коммутаторы), установленного в промышленных щитах.
