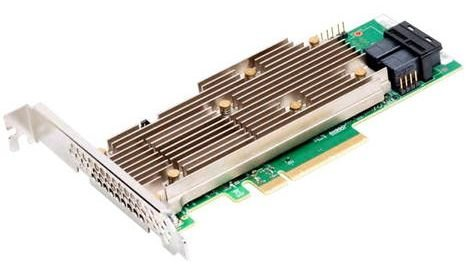

Контроллер RAID LSI MegaRAID SAS 9460-8i (05-50011-02)
Аппаратный RAID-контроллер для корпоративных серверных систем хранения данных
Основные характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Модель / Код производителя | MegaRAID SAS 9460-8i 05-50011-02 |
Базовая комплектация для поставки в РФ/СНГ (SGL — Single Pack). |
| Интерфейс подключения к системе | PCI Express 3.1 x8 | Совместим с разъемами PCI-E x8 и x16. Обеспечивает высокую пропускную способность шины. |
| Форм-фактор | Low Profile (LP) | Подходит для установки в корпуса с ограниченной высотой (требуется низкопрофильный кронштейн). |
| Поддерживаемые уровни RAID | 0, 1, 10, 5, 6, 50, 60 | Полный набор уровней для баланса производительности, емкости и отказоустойчивости. |
| Количество и тип портов | 8 портов SAS/SATA 12 Гбит/с | Реализованы через 2 разъема внутреннего типа Mini-SAS HD (SFF-8643). |
| Встроенная оперативная память (кэш) | 2 ГБ DDR4 | Память распаяна на плате (onboard). Используется для кэширования операций чтения/записи. |
| Комплектация | Контроллер, документация | Кабели Mini-SAS HD приобретаются отдельно, исходя из конфигурации сервера и корзины дисков. |
Преимущества используемой технологии
- Полностью аппаратный RAID: Вычисления контроллера RAID (расчет четности для RAID 5/6/50/60) выполняются специализированным процессором (ROC) на плате контроллера, не нагружая центральный процессор сервера.
- Кэширование с защитой от сбоев: Наличие выделенной энергонезависимой памяти (хотя в данной модификации явно не указан суперконденсатор или flash-модуль для защиты кэша, стандартная архитектура предполагает возможность его подключения) позволяет ускорить операции записи, фиксируя данные в быстрой памяти перед сбросом на диски.
- Скорость интерфейса SAS 12 Гбит/с: Обеспечивает максимальную пропускную способность для современных накопителей SAS и SATA, минимизируя узкие места в подсистеме хранения.
Особенности модели
- Архитектура с распаянной памятью (onboard): Повышает надежность (отсутствует разъем для модуля памяти), но исключает возможность самостоятельного увеличения объема кэша.
- Low Profile дизайн: Ключевая особенность для интеграции в серверы с ограниченным внутренним пространством. Важно убедиться в наличии или приобрести соответствующий низкопрофильный кронштейн.
- Отсутствие кабелей в комплекте: Требует отдельного подбора совместимых внутренних кабелей Mini-SAS HD (SFF-8643) необходимой длины, что позволяет оптимизировать кабельную разводку под конкретную серверную платформу.
Совет по использованию
Перед развертыванием:
1. Проверьте совместимость контроллера с материнской платой сервера (ревизия PCI-E, наличие свободного слота соответствующего физического размера) и с операционной системой, загрузив последнюю версию драйверов с сайта Broadcom (LSI).
2. Для уровней RAID 5, 6, 50, 60, где критична производительность операций записи, рассмотрите возможность активации опции FastPath (если поддерживается данной моделью и лицензией) или использования кэширования записи (WriteBack), обеспечив при этом резервное питание для кэша (BBU или supercap модуль), если он установлен.
3. При подключении накопителей используйте качественные сертифицированные кабели Mini-SAS HD. Плохой кабель на скорости 12 Гбит/с может стать причиной ошибок связи и падения производительности массива.
4. Для мониторинга состояния контроллера и массивов в ОС используйте утилиту MegaRAID Storage Manager (MSM). Настройте оповещения о событиях (предупреждения о сбое диска, изменения статуса массива).
