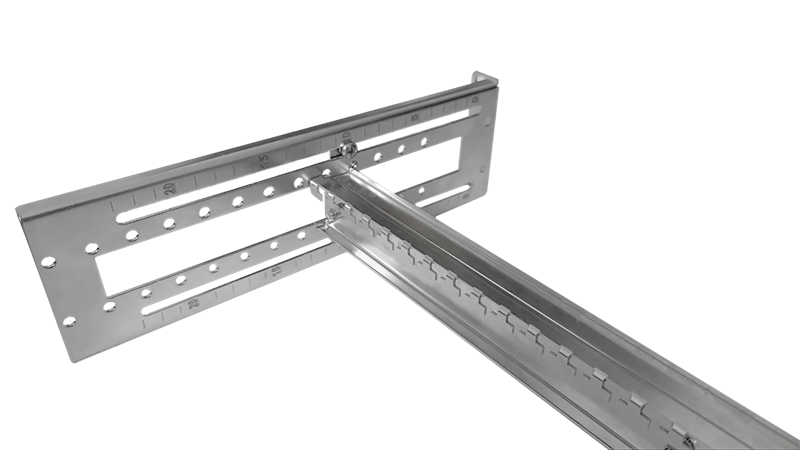

ЦМО Панель 19" с DIN-рейкой регулируемая по глубине для установки коммутаторов STK-RACKMNT-704KA
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Основные характеристики | ||
| Назначение | Панель для установки коммутаторов и другого оборудования | Для монтажа в 19-дюймовые телекоммуникационные стойки и шкафы |
| Габаритные размеры (ВxШxГ) | 88 x 483 x 286 мм | Высота 2U, ширина соответствует стандарту 19", глубина — установочная |
| Вес | 0.8 кг | Масса панели без установленного оборудования |
| Код производителя | STK-RACKMNT-704KA | Артикул для заказа |
| Конструктивные и эксплуатационные характеристики | ||
| Стандарт монтажа оборудования | DIN-рейка 35 мм | Для быстрого крепления совместимого оборудования |
| Максимальная нагрузочная способность | 15 кг | Допустимая нагрузка на панель с установленным оборудованием |
| Полезная длина для установки оборудования | 480 мм | Эффективная рабочая область панели |
| Регулировка вылета DIN-рейки | 0–230 мм | Позволяет адаптировать глубину установки оборудования |
| Элементы для управления кабелями | Рейка с С-образными точками крепления | Для фиксации кабельных стяжек, лент-липучек на тыльной стороне |
| Защитное покрытие | Цинковое | Для защиты от коррозии и увеличения срока службы |
Преимущества используемой технологии
Конструкция панели основана на использовании регулируемой по глубине DIN-рейки стандарта TS-35. Данная технология обеспечивает гибкость при размещении оборудования различной глубины в стойке, позволяя оптимально использовать пространство и обеспечивать удобный доступ к интерфейсам устройств. Цинковое антикоррозийное покрытие, нанесенное гальваническим методом, повышает механическую стойкость и долговечность панели в условиях эксплуатации в телекоммуникационных шкафах.
Особенности модели
- Регулировка положения DIN-рейки в диапазоне 0–230 мм для компенсации глубины устанавливаемого оборудования.
- Интегрированная рейка с перфорацией типа "С-образная точка" на тыльной стороне для организации кабелей.
- Полная совместимость со стандартными 19-дюймовыми стойками и шкафами (высота 2U, 88 мм).
- Усиленная конструкция с расчетной нагрузкой до 15 кг, обеспечивающая надежное крепление коммутаторов и другого активного оборудования.
- Универсальное назначение для монтажа в ЦОД, серверных, сетевых и коммутационных узлах.
Рекомендации по использованию
Перед установкой панели в стойку убедитесь в совпадении посадочных размеров и отсутствии препятствий по глубине шкафа. При монтаже тяжелого оборудования (приближающегося к 15 кг) распределяйте нагрузку равномерно по длине DIN-рейки. Для оптимального cable management используйте тыльную рейку для фиксации кабельных жгутов до подключения оборудования — это упростит дальнейшее обслуживание. Регулировку вылета DIN-рейки следует производить до установки на нее устройств. Рекомендуется периодически проверять затяжку крепежных элементов, особенно после изменения конфигурации установленного оборудования.
