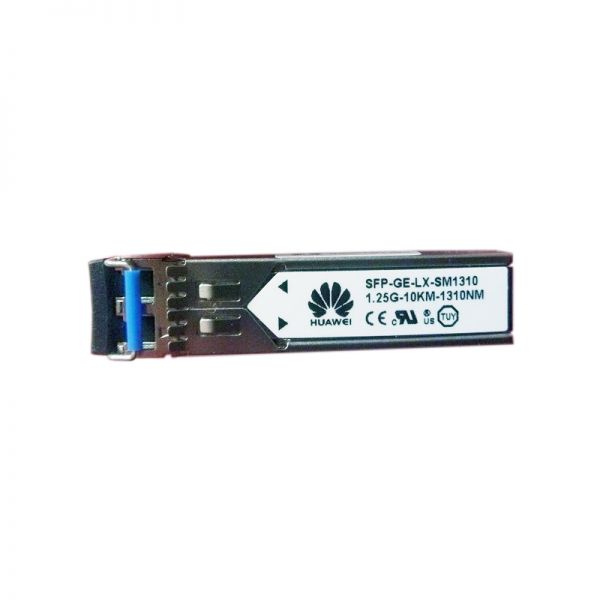

Техническое описание трансивера SFP 1000BASE-LX
| Категория | Трансиверы (модули SFP) |
| Код производителя | SFP-GE-LX-SM1310-A |
| Стандарт и скорость | 1000BASE-LX, 1.25 Гбит/с (1 Гбит/с Ethernet) |
| Тип оптоволокна | Одномодовое (Single-Mode Fiber, SMF) |
| Длина волны | 1310 нм |
| Максимальная дальность | 10 километров |
| Тип оптического разъема | Duplex LC |
| Тип лазера | Длинноволновый лазер (Fabry-Perot или DFB) |
| Диапазон рабочих температур | Стандартно: 0°C до +70°C (коммерческий) Доступны варианты для расширенного диапазона |
| Напряжение питания | +3.3 В |
| Поддержка DDM/DOM | Да (Digital Diagnostic Monitoring — мониторинг в реальном времени мощности, температуры, напряжения) |
| Совместимость | Соответствие стандарту MSA (Multi-Source Agreement), совместим с оборудованием большинства производителей (Cisco, Juniper, HPE, Dell и др., но требует проверки) |
| Применение | Магистральные соединения, подключение между зданиями, сети передачи данных на большие расстояния в рамках кампуса или города. |
Советы по использованию:
- Проверка совместимости: Перед покупкой убедитесь, что модель SFP-GE-LX-SM1310-A совместима с вашим сетевым оборудованием (коммутатором, маршрутизатором). Некоторые вендоры требуют использования фирменных модулей или прошивки.
- Тип волокна: Используйте только одномодовое оптическое волокно (тип 9/125 мкм). Применение с многомодовым волокном может привести к неработоспособности или сокращению дистанции.
- Чистота соединений: Всегда очищайте феррулы оптических коннекторов (LC) и порты трансивера специальными чистящими средствами перед подключением. Загрязнения — основная причина проблем со связью.
- Безопасность: Не смотрите в оптический порт работающего трансивера. Лазерное излучение невидимо, но может повредить зрение.
- Мониторинг: Используйте функцию DDM/DOM для предупреждения о проблемах. Следите за параметрами, особенно за уровнем принимаемого сигнала (Rx Power). Его значение должно быть выше чувствительности приёмника, но ниже максимального допустимого уровня.
- Защита от статики: При установке и извлечении модуля используйте антистатический браслет или касайтесь заземлённого металла. Всегда вставляйте в порт защитный заглушку при хранении или транспортировке.
- Дальность связи: Указанные 10 км — максимальная дистанция для стандартных условий. Фактическая рабочая дальность может зависеть от качества волокна, количества соединений и потерь в линии. Рассчитывайте оптический бюджет линии.
