| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Код производителя | 4X97A87144 | Оригинальный артикул Lenovo |

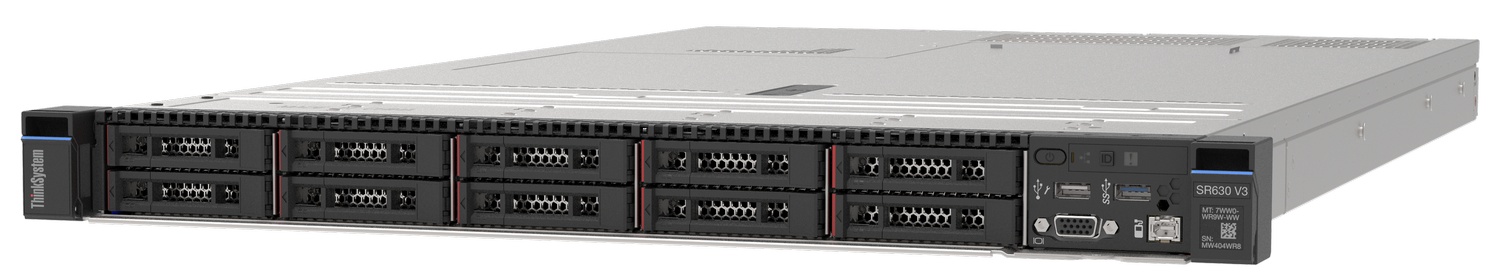

| Совместимость | Серверы Lenovo ThinkSystem SR630 V3 | Только для указанной платформы |
| Назначение комплекта | Подключение адаптера M.2 SATA/x4 NVMe 2-Bay Adapter | Адаптер для двух накопителей формата M.2 |
| Режим работы | Non-RAID (без RAID) | Обеспечивает прямое подключение накопителей к системе, RAID-функциональность не поддерживается |
| Поддерживаемые интерфейсы | SATA, NVMe (x4 PCIe) | Для накопителей M.2 с соответствующими интерфейсами |
| Тип комплекта | Кабельный комплект (Cable Kit) | Включает необходимые кабели и элементы крепления |
| Необходимое ПО | Драйверы операционной системы | Для корректного распознавания накопителей |
Комплект кабелей Lenovo ThinkSystem SR630 V3 для подключения адаптера M.2 SATA/NVMe x4 без RAID
Код производителя: 4X97A87144
Основные характеристики
Сфера применения и преимущества технологии
Комплект предназначен для модернизации и расширения функциональности серверов Lenovo ThinkSystem SR630 V3. Он обеспечивает прямое подключение адаптера ThinkSystem M.2 SATA/x4 NVMe 2-Bay Adapter к системной плате без использования отдельного RAID-адаптера.
Преимущества технологии Non-RAID прямого подключения:
- Минимальная задержка: Исключение из цепочки RAID-контроллера снижает latency, что критически важно для высокопроизводительных NVMe накопителей.
- Упрощенное управление: Накопители видны операционной системе как отдельные диски, что упрощает конфигурацию и управление, особенно в средах с программно-определяемым хранилищем (SDS).
- Экономическая эффективность: Позволяет добавить высокоскоростные накопители M.2 без затрат на специализированный RAID-адаптер, когда избыточность массива не требуется.
Особенности модели
- Платформенная специфичность: Конструкция кабелей и разъемов разработана строго под архитектуру серверов ThinkSystem SR630 V3, гарантируя идеальное соответствие и надежное подключение.
- Поддержка dual-интерфейса: Один комплект обеспечивает работу как с SATA, так и с NVMe (PCIe 4.0 x4) накопителями M.2, предоставляя гибкость при выборе компонентов.
- Комплектность: Включает все необходимые кабели питания и передачи данных, а также крепежные элементы для корректного монтажа адаптера внутри сервера.
- Отсутствие аппаратного RAID: Комплект задействует встроенные порты материнской платы сервера, предоставляя накопители в режиме "проход" (pass-through).
Рекомендации по использованию
- Перед установкой полностью обесточьте сервер и соблюдайте стандартные меры электростатической безопасности (ESD).
- Проверьте совместимость планируемых к установке накопителей M.2 (ключ разъема, интерфейс SATA/NVMe) с адаптером ThinkSystem M.2 SATA/x4 NVMe 2-Bay Adapter.
- После физического монтажа и подключения кабелей выполните сброс конфигурации системы (перезагрузка) и войдите в UEFI Setup для проверки обнаружения новых устройств хранения данных.
- В операционной системе установите последние драйверы для чипсета и управления накопителями.
- Для сценариев, требующих отказоустойчивости (RAID 1, 5, 10) или кеширования, данный комплект не применяется. В таких случаях необходимо использовать соответствующие аппаратные RAID-адаптеры и совместимые с ними кабельные решения.
Важно: Данный кабельный комплект предназначен исключительно для организации Non-RAID подключения. Все функции по обеспечению избыточности данных и повышению производительности ввода-вывода должны быть реализованы на уровне операционной системы или гипервизора.
