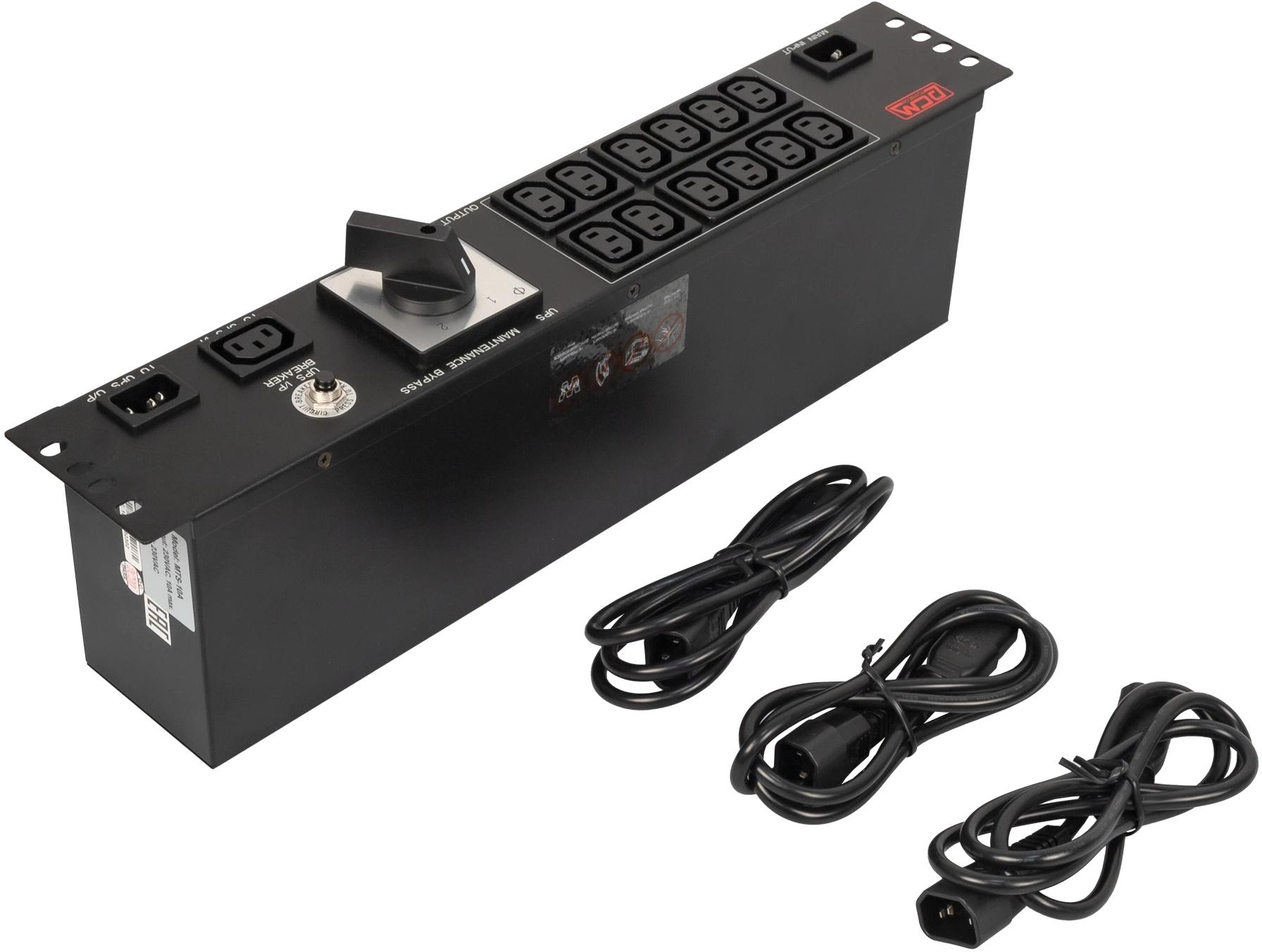

Байпас Powercom MTS-10A
Ручной перекидной байпас для ИБП и стабилизаторов напряжения. Код производителя: MTS-10A
Технические характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Код производителя | MTS-10A | Артикул для заказа |
| Номинальный ток | 10 А | Максимальный длительный ток нагрузки |
| Номинальное напряжение | 230 В | Рабочее напряжение сети |
| Частота сети | 50 Гц | Стандартная частота для РФ |
| Количество полюсов | 1P+N | Коммутация фазного и нулевого проводника |
| Тип управления | Ручной, перекидной | Переключение между источником и байпасом вручную |
| Количество позиций | 3 положения | Источник, выключено, байпас |
| Способ монтажа | На DIN-рейку | Стандартный монтаж в электрощитах |
| Материал корпуса | Самозатухающий пластик | Соответствует требованиям пожарной безопасности |
| Степень защиты (IP) | IP20 | Для установки внутри помещений |
| Подключение проводников | Винтовые зажимы | Макс. сечение подключаемого провода: 4 мм² |
Преимущества и особенности модели
Устройство реализует схему ручного механического байпаса. Ключевое технологическое преимущество — обеспечение гальванической развязки и четкого физического разделения цепей источника питания (ИБП/стабилизатора) и прямой сети (байпаса) в каждом из трех фиксированных положений. Это исключает возможность параллельного включения двух источников и возникновения встречных токов.
- Трехпозиционная перекидная конструкция: Положения "Источник", "0" (Выкл.), "Байпас" имеют четкую фиксацию, предотвращающую самопроизвольное переключение.
- Полноценная коммутация цепи 1P+N: Обеспечивает разрыв не только фазного, но и нулевого проводника, что повышает безопасность при обслуживании.
- Интеграция в стандартную монтажную среду: Крепление на DIN-рейку 35 мм и винтовые зажимы под сечение до 4 мм² позволяют быстро установить устройство в существующий электрощит или бокс.
- Соответствие нормам безопасности: Корпус из самозатухающего пластика и степень защиты IP20 определяют область применения — закрытые электрощитовые помещения.
Рекомендации по использованию
Устройство предназначено для организации обходной цепи (байпаса) при обслуживании или ремонте источника бесперебойного питания или стабилизатора напряжения без прерывания подачи электропитания на нагрузку.
Порядок безопасной эксплуатации:
- Перед любым переключением рукоятки байпаса нагрузку необходимо отключить.
- Монтаж, ввод в эксплуатацию и дальнейшее обслуживание должны выполняться только квалифицированным электротехническим персоналом в соответствии с действующими правилами устройства электроустановок (ПУЭ).
- Рекомендуется проводить периодическую проверку (в рамках общих планово-предупредительных работ) надежности затяжки винтовых контактных зажимов.
- Переводите рукоятку переключателя уверенным движением до упора в фиксированное положение, избегая промежуточных состояний.
