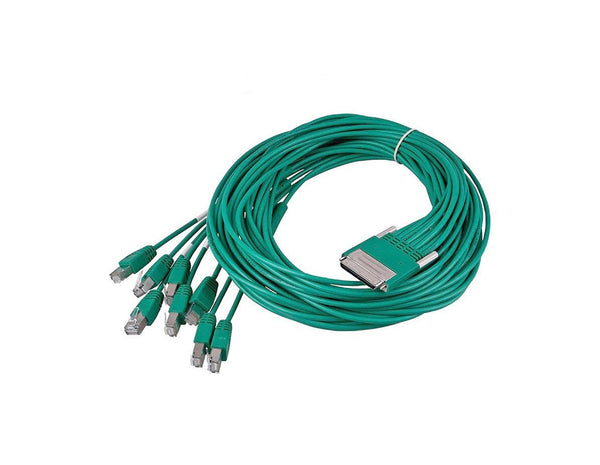

CISCO CAB-ASYNC-8= Кабель 8 PORT ASYNC CABLE SPARE
Кабель асинхронный последовательный, предназначен для организации низкоскоростных последовательных соединений через консольные (CON) и вспомогательные (AUX) порты маршрутизаторов и коммутаторов Cisco. Применяется для подключения модемов, терминальных серверов, концентраторов, принт-серверов и другого периферийного оборудования в рамках построения резервных каналов связи, консольной инфраструктуры удаленного управления и диагностики.
Технические характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Код производителя | CAB-ASYNC-8= | Оригинальный артикул Cisco Systems, обозначение запасной части |
| Тип кабеля | Асинхронный последовательный (async) | Предназначен для передачи данных без тактовой синхронизации |
| Количество портов | 8 | Один кабель обеспечивает подключение до восьми периферийных устройств |
| Интерфейс со стороны оборудования Cisco | DB-68 (папа) | Подключается к порту CON/AUX типа DB-68 на маршрутизаторах Cisco серий 1600, 2500, 2600, 3600, 4500, AS5x00 и других |
| Интерфейс со стороны периферийных устройств | 8 x RJ-45 (мама) | Для прямого подключения к устройствам с портом RJ-45 для последовательной связи или через переходники (например, RJ-45 to DB-25/DB-9) |
| Назначение | Запасная часть (Spare) | Поставляется в индивидуальной упаковке, для замены вышедшего из строя кабеля |
| Совместимость | Оборудование Cisco с портами DB-68 для асинхронного подключения | Требуется проверка совместимости с конкретной моделью; часто используется с модулями NM-16A, NM-32A |
Преимущества используемой технологии
- Централизация управления: Асинхронная последовательная технология позволяет через один физический порт на маршрутизаторе (CON/AUX) организовать доступ к множеству периферийных устройств, что упрощает архитектуру удаленных офисов и точек доступа.
- Надежность и простота: Отсутствие необходимости в синхронизации clock signal снижает сложность соединения и повышает устойчивость к помехам на длинных линиях, что критично для резервных dial-up или leased line каналов.
- Унификация и экономия: Использование стандартизированных разъемов DB-68 и RJ-45 сокращает номенклатуру необходимых кабелей и адаптеров в инфраструктуре, построенной на оборудовании Cisco.
Особенности модели
- Высокая плотность портов: Восемь независимых каналов в одном кабеле позволяют эффективно использовать слоты оборудования и пространство в телекоммуникационной стойке.
- Назначение spare: Кабель поставляется как запасной компонент, что указывает на его полную идентичность кабелям, поставляемым в комплекте с оборудованием, и предназначен для оперативного восстановления работоспособности.
- Адаптивность подключения: Разъемы RJ-45 на периферийной стороне совместимы с широким парком адаптеров Cisco (например, CAB-OCTAL-ASYNC), что обеспечивает гибкость при подключении устройств с различными последовательными интерфейсами (V.24, V.35, X.21).
Рекомендации по использованию
Проверка совместимости: Перед заказом и установкой убедитесь, что ваше оборудование Cisco имеет порт DB-68 для асинхронных подключений (часто обозначен как CON/AUX) и поддерживает работу с многопортовыми асинхронными кабелями.
Безопасное подключение: Все подключения и отключения кабеля производите при выключенном питании сетевого оборудования. Визуально проверьте целостность изоляции и отсутствие механических повреждений коннекторов.
Организация кабельной системы: При монтаже в стойке избегайте перегибов кабеля радиусом менее 50 мм. Используйте стяжки и органайзеры для фиксации. Рекомендуется промаркировать каждый разъем RJ-45 в соответствии с подключаемым устройством.
Использование адаптеров: Для подключения к устройствам с интерфейсами DB-25, DB-9 или другим требуется соответствующий адаптер (например, Cisco CAB-OCTAL-ADPTR). Убедитесь в его наличии и корректной распиновке.
Диагностика: При возникновении проблем с связью проверьте состояние порта на оборудовании Cisco командами show line, а также физическое соединение на периферийном устройстве.
