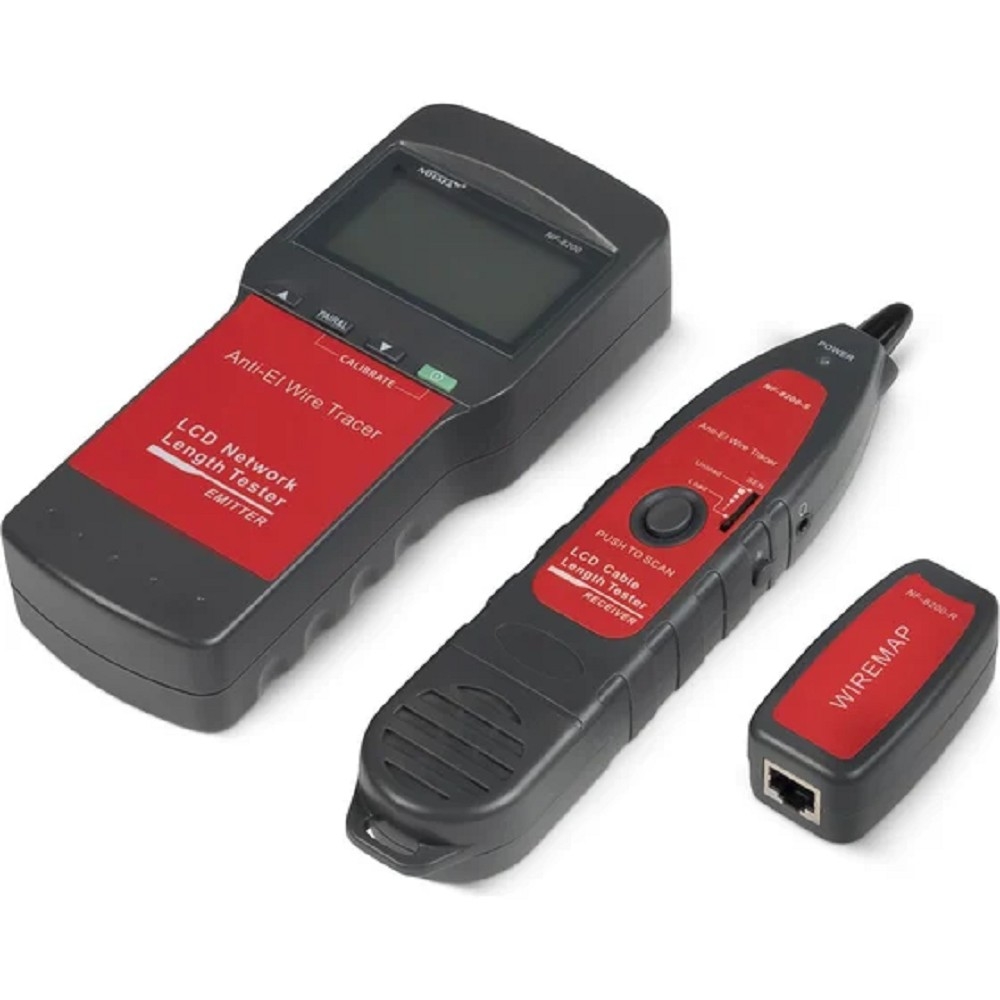

Устройство предназначено для оперативной проверки целостности и правильности разводки кабелей "витая пара" (патч-кордов, стационарных линий), поиска обрывов и коротких замыканий, а также идентификации конкретного кабеля среди пучка с помощью тонального генератора. Применяется монтажниками и администраторами сетей при установке, обслуживании и ремонте структурированных кабельных систем (СКС).
Преимущества используемой технологии
- Интеллектуальное автоматическое определение стандарта: Микропроцессорная система автоматически распознает схему обжима (T568A или T568B), что исключает ошибки ручной интерпретации и ускоряет диагностику.
- Графическая и текстовая диагностика на ЖК-дисплее: Четкая визуализация состояния каждой из 8 жил в реальном времени позволяет мгновенно идентифицировать характер неисправности (обрыв, КЗ, перекрест) без расшифровки кодов.
- Активная трассировка с тональным генератором: Встроенный генератор тонального сигнала (аудио probe) переводит устройство в режим кабельного трассера, позволяя точно идентифицировать и отслеживать конкретный кабель в жгуте, кабельном канале или панели без необходимости физического отсоединения.
Особенности модели

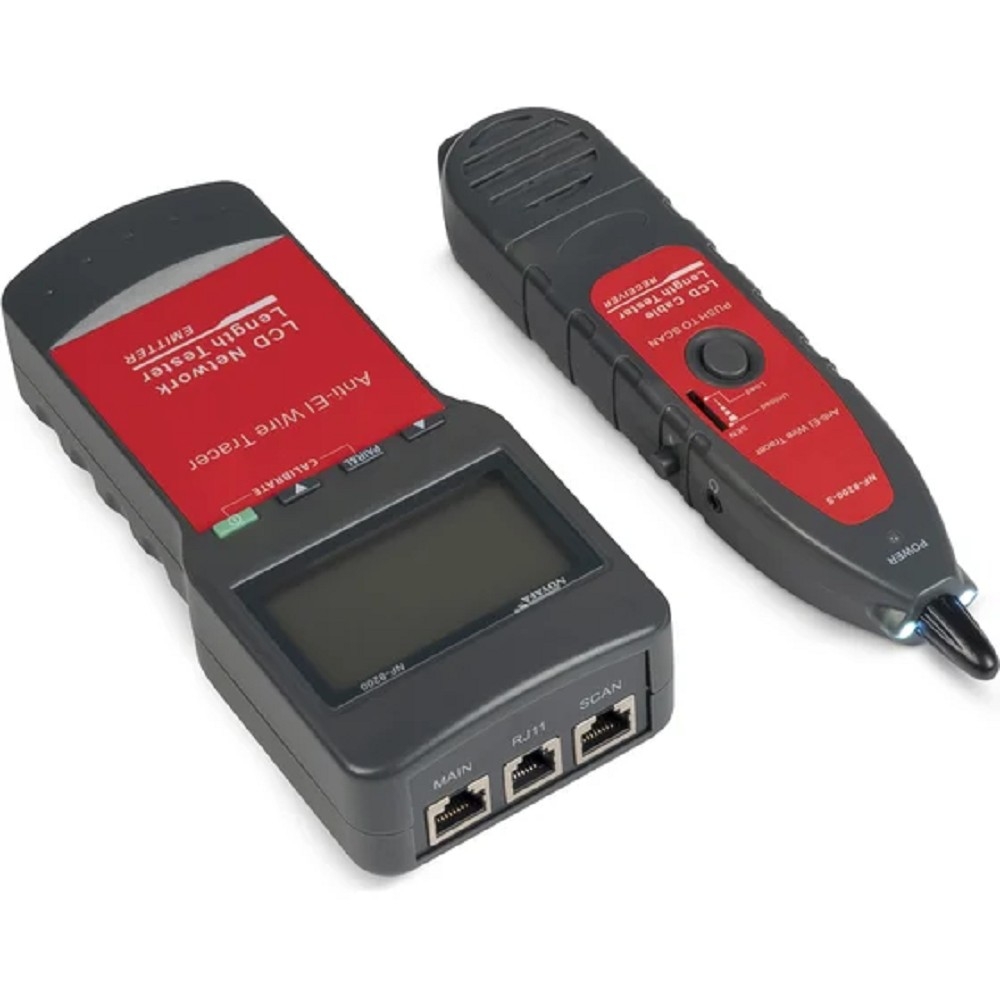

- Комбинированная функциональность: объединяет в одном корпусе сканер-тестер и тональный генератор, что устраняет необходимость носить два отдельных инструмента.
- Увеличенная дальность тестирования: возможность проверки линий длиной до 300 метров, что достаточно для большинства сегментов СКС.
- Компактный эргономичный корпус: предназначен для работы в труднодоступных местах, таких как телекоммуникационные шкафы, розеточные модули и кабельные лотки.
- Автономное питание: работает от стандартной 9-вольтовой батареи типа «Крона», обеспечивающей длительную работу в полевых условиях.
Технические характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Код производителя | CT-LCD-RJ45-SCAN | Артикул для заказа |
| Тип устройства | Сканер-тестер для витой пары с LCD-дисплеем и тональным генератором | Основная функция |
| Тип проверяемых разъемов | RJ45 (8P8C) | Для кабелей Ethernet |
| Поддерживаемые стандарты проводки | T568A, T568B | Автоматическое определение |
| Индикация результатов | ЖК-дисплей (LCD) | Четкое отображение статуса каждой жилы |
| Режим тонального генератора (трассировка) | Есть | Для идентификации и отслеживания кабеля |
| Определяемые неисправности | Обрыв, короткое замыкание, перекрестная пара, расключение | Отображаются на дисплее графически и текстом |
| Дальность тестирования | До 300 м | Зависит от качества кабеля |
| Питание | Батарея 9V типа "Крона" | В комплект не входит |
| Габариты (приблизительно) | Компактный корпус | Удобен для работы в тесных условиях |
Рекомендации по использованию

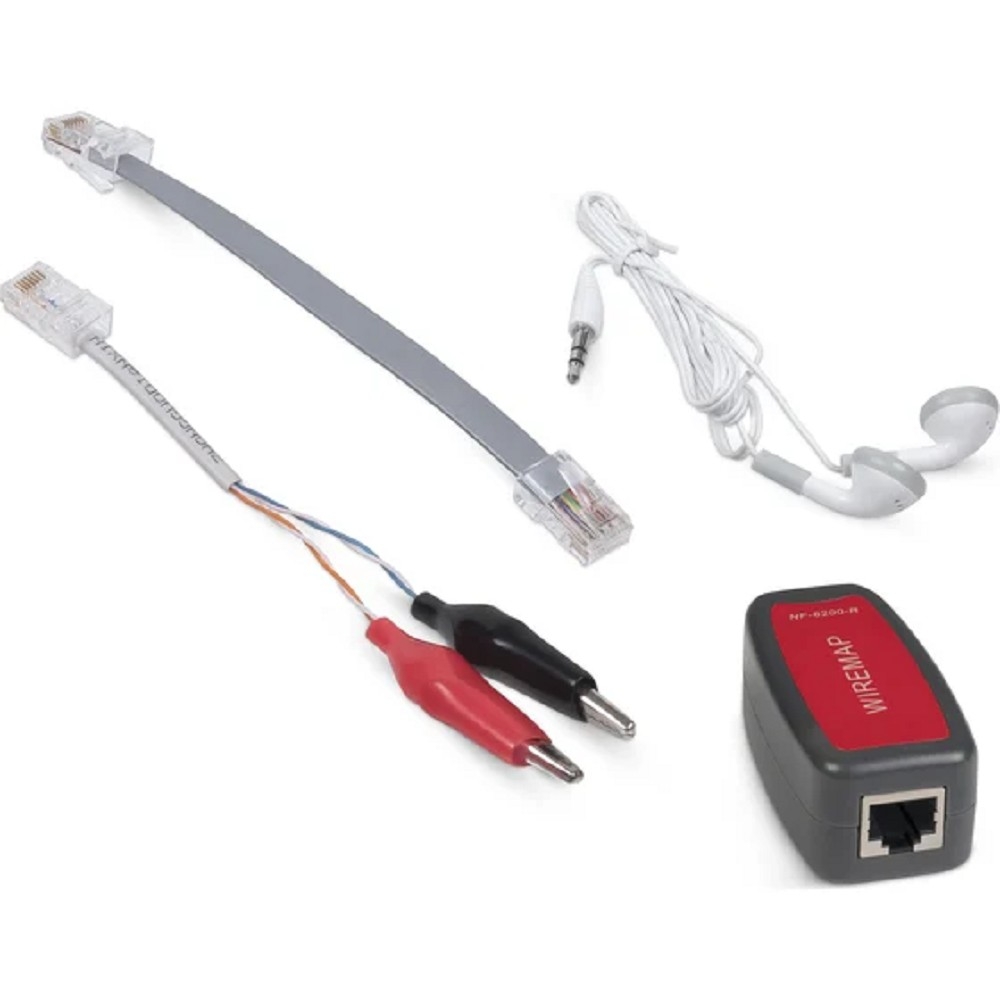

Перед началом тестирования убедитесь, что кабель не подключен к активному сетевому оборудованию (коммутатору, маршрутизатору). Это может привести к повреждению тестера. Для проверки патч-корда подключите удаленный идентификатор (ID) к одному концу, а основное устройство — к другому. При трассировке кабеля в пучке с помощью тонального генератора используйте индукционный щуп для точного определения нужной линии, избегая прямого электрического контакта.
