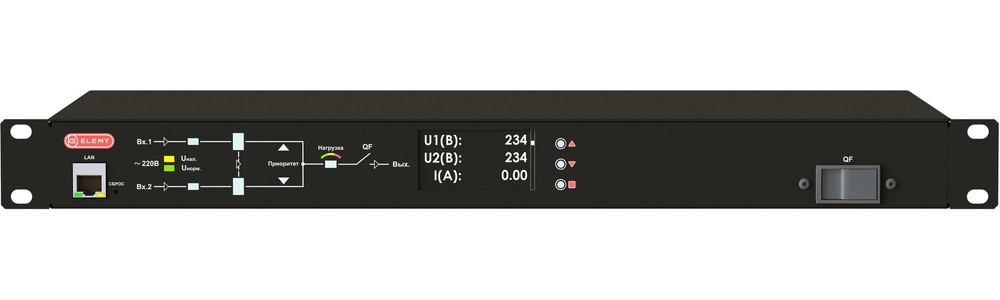

Блок автоматического ввода резерва ATS-1206/32
Код производителя: ATS-1206/32. Микропроцессорное устройство для резервирования питания ответственного оборудования с одним блоком питания в системах промышленной автоматизации, телекоммуникаций, безопасности и медицинского оборудования.
Основные технические характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Входные параметры | ||
| Номинальное входное напряжение | 230 В | Стандартное однофазное сетевое напряжение. |
| Максимальный входной ток на фазу | 32 А | Определяет максимальную нагрузку, подключаемую к каждому из входов. |
| Физические параметры и исполнение | ||
| Вес | 4.3 кг | Масса устройства. |
| Цвет корпуса | Черный | Типовое цветовое исполнение для панельного оборудования. |
| Габаритные размеры (ВxШxГ) | — | Данные в источнике содержат некорректные значения. Требуется уточнение по техдокументации производителя. |
| Конструкция и подключение | ||
| Количество независимых входов | 2 | Для подключения к двум независимым источникам переменного тока. |
| Количество выходов для нагрузки | 1 (на два клеммника) | Выход разнесен на два клеммных разъема для удобства подключения. |
| Допуск по входному напряжению | ±10% | Рабочий диапазон: ~198–253 В. |
Преимущества и особенности модели
- Микропроцессорное управление: Обеспечивает высокую скорость и точность переключения между источниками, мониторинг параметров сети в реальном времени и стабильную логику работы.
- Двойное резервирование питания: Наличие двух независимых входов позволяет организовать бесперебойное питание от основного и резервного источника (например, сеть и генератор).
- Дублированный выход: Разнесение выхода на два клеммника повышает надежность подключения и удобство монтажа.
- Назначение: Специализирован для ответственного оборудования с одним входом питания, где критично отсутствие перерывов в электроснабжении.
Рекомендации по использованию
Устройство предназначено для интеграции в системы бесперебойного электроснабжения.
Типовой сценарий применения: Подключение основного входа к промышленной сети 230В, резервного входа — к источнику бесперебойного питания (ИБП) или дизель-генератору. Нагрузка (сервер, контроллер, система связи) подключается к выходным клеммам.
Критические параметры для проверки перед монтажом:
- Соответствие реального тока нагрузки (с учетом пусковых токов) максимальному входному току устройства (32А).
- Фактический диапазон напряжений в основной и резервной сети должен укладываться в заявленный допуск ±10%.
- Необходимо обеспечить независимость источников питания, подключенных к входам ATS.
