Контроллер Marvell AQC113C обеспечивает аппаратную обработку сетевого трафика 10GbE с низкими задержками. Интерфейс PCIe Gen3 x8 предоставляет достаточную пропускную способность (до ~7.88 ГБ/с) для одновременной работы двух NVMe накопителей и сетевого порта 10 Гбит/с без возникновения узких мест. Технология NVMe через интерфейс PCIe Gen3 x4 на слот позволяет достичь максимальной производительности современных SSD, значительно превышающей возможности SATA.

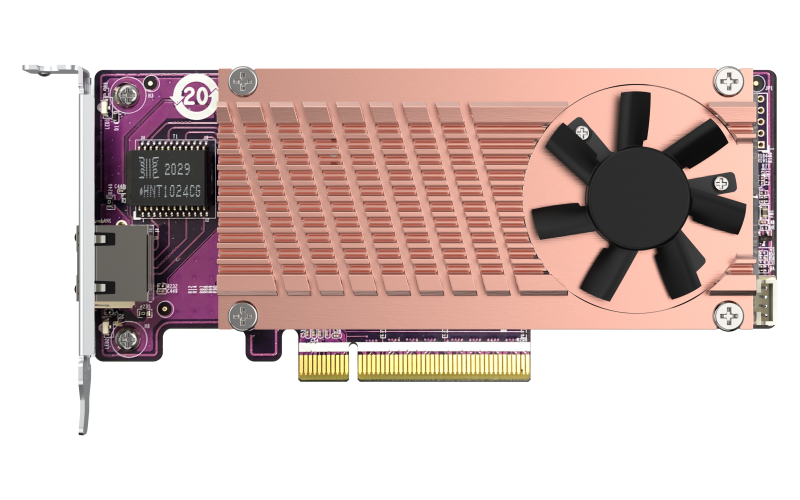

Плата расширения QNAP QM2-2P10G1TB
Код производителя: QM2-2P10G1TB. Сфера применения: добавление высокоскоростного сетевого интерфейса 10 Гбит/с и слотов для накопителей NVMe в совместимые системы QNAP NAS или рабочие станции/серверы.
| Наименование характеристики | Значение | Комментарий |
| Модель | QM2-2P10G1TB | Базовое обозначение платы |
| Производитель | QNAP | Тайваньская компания, специализирующаяся на сетевых системах хранения |
| Сетевой контроллер | Marvell AQC113C | Контроллер для медного интерфейса 10GBASE-T |
| Интерфейс подключения к системе | PCIe Gen 3.0 x8 | Слот расширения PCI Express третьего поколения с 8 линиями |
| Слоты для накопителей | 2 × M.2 2280 | Форм-фактор M.2 2280, ключ M |
| Интерфейс накопителей | PCIe Gen 3.0 x4 NVMe | Каждый слот поддерживает NVMe накопители с 4 линиями PCIe 3.0 |
| Сетевой интерфейс | 1 × 10GBASE-T (RJ-45) | Порт Ethernet 10 Гбит/с, с поддержкой 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX |
| Комплектация кронштейнами | Low-profile (предустановлен), Low-profile flat и Full-height | Позволяет установить плату в корпуса разного форм-фактора |
Преимущества используемой технологии
Особенности модели
- Комбинированная функциональность: Интеграция 10-гигабитного сетевого адаптера и контроллера NVMe M.2 на одной карте PCIe экономит слоты расширения в системе.
- Гибкость установки накопителей: Два слота M.2 поддерживают работу в режимах RAID 0, RAID 1 или как независимые тома (зависит от программной поддержки системы, например, QTS/QuTS hero).
- Универсальное крепление: В комплекте поставляются три типа кронштейнов, что позволяет установить плату как в низкопрофильные (стандарт Half-height), так и в полноразмерные корпуса.
- Назначение для NAS: Плата оптимизирована для использования в сетевых хранилищах QNAP, позволяя создать высокоскоростной кэш или пул хранения на базе NVMe, а также увеличить пропускную способность сетевого интерфейса.
Совет по использованию
Перед установкой в NAS QNAP проверьте совместимость модели вашего сетевого хранилища с картами серии QM2 в официальном списке совместимости QNAP. Для использования в ПК или сервере убедитесь, что материнская плата имеет свободный слот PCIe Gen3 x8 (или совместимый x16) и в BIOS/UEFI включена соответствующая поддержка. Рекомендуется использовать NVMe накопители с односторонним расположением чипов для беспрепятственного монтажа в оба слота. Для достижения максимальной скорости сети 10 Гбит/с используйте кабель CAT 6A/7 длиной до 100 метров. В системах QNAP настройку SSD-кэша или создание пула хранения из NVMe накопителей следует выполнять через панель управления QTS/QuTS hero.
