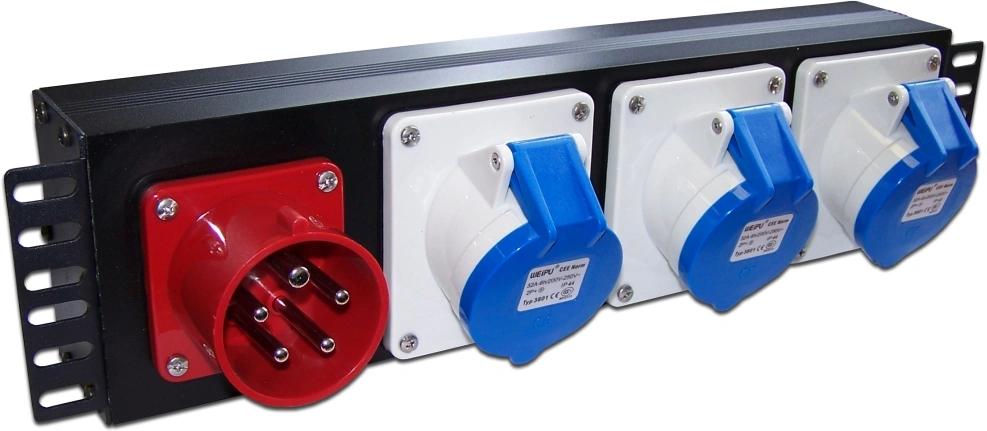

TWT-PDU-32AI9-3P Блок розеток 19" трёхфазный
Код производителя: TWT-PDU-32AI9-3P
Основные характеристики
| Наименование модели | TWT-PDU-32AI9-3P | Заводской артикул |
| Тип устройства | Блок розеток (PDU), стационарный | Устройство распределения питания для монтажа в стойку/шкаф |
| Стандарт монтажа | 19-дюймовая стойка | Стандарт EIA-310. Монтажная высота требует уточнения (1U, 2U) |
| Количество и тип входных разъёмов | 1 x IEC 309 (3P+N+PE) | Промышленный разъём для трёхфазного подключения |
| Номинальный входной ток | 32 A | Максимальный длительный ток на фазу |
| Номинальное входное напряжение | 380 В | Трёхфазное напряжение, межфазное |
| Тип сети | 3P+N+PE, 380V/220V | Три фазы, нейтраль, защитное заземление |
| Количество и тип выходных розеток | Требует уточнения | Судя по индексу "I9", возможно 9 розеток типа IEC C13/C19. Необходима проверка по спецификации. |
| Общая выходная мощность | ~21 кВА (расчётная) | Расчётное значение: √3 * 380В * 32А ≈ 21061 ВА. Фактическая допустимая мощность зависит от конструкции и сертификации. |
Преимущества технологии трёхфазного распределения питания
- Сбалансированная нагрузка на сеть: Распределение мощного оборудования по трём фазам предотвращает перекос фаз, что критически важно для стабильной работы вводного элекрощита и генераторных установок.
- Снижение потерь в кабелях: При передаче одинаковой мощности трёхфазным током сечение питающего кабеля и потери в нём меньше по сравнению с однофазной системой той же мощности.
- Эффективное питание высоконагруженного оборудования: Позволяет запитать стойки с серверным оборудованием высокой плотности (HPC, системы хранения данных, узлы телекоммуникаций), где суммарная потребляемая мощность превышает разумные пределы для однофазных сетей (обычно > 3.5-5 кВт).
- Масштабируемость инфраструктуры: Трёхфазные PDU являются основой для построения энергоэффективных ЦОДов и машинных залов, позволяя наращивать вычислительную мощность без замены базовой кабельной системы питания.
Особенности модели TWT-PDU-32AI9-3P
- Конструкция для промышленного монтажа: Исполнение для установки в 19" телекоммуникационную стойку или шкаф. Корпус, как правило, изготавливается из стали.
- Промышленный вводной разъём IEC 309: Обеспечивает надёжное, безопасное и разрывное подключение к силовой инфраструктуре. Требует соответственного ответного разъёма на конце питающего кабеля.
- Ориентация на профессиональное применение: Устройство предназначено для интеграции в ИТ-инфраструктуру предприятий, дата-центров, серверных комнат, телеком-операторов.
- Отсутствие встроенного управления (базовая версия): Судя по индексу "A" в модели, устройство является базовым, не имеет функций удалённого мониторинга и управления (Metrology, Switched).
Рекомендации по использованию
ВАЖНО: Перед подключением и эксплуатацией необходимо получить и изучить полное техническое описание (datasheet) и руководство по монтажу от производителя.
- Проектирование питания: Монтаж и подключение должны выполняться квалифицированным электротехническим персоналом. Необходимо заранее спроектировать схему распределения нагрузки по фазам для минимизации перекоса.
- Выбор кабеля и защитных аппаратов: Питающий кабель и защитный автомат на линии должны соответствовать номинальному току устройства (32А) с учётом всех поправочных коэффициентов. Сечение кабеля определяется по ПУЭ, исходя из способа прокладки.
- Монтаж в стойку: Учитывайте высоту устройства (U) и его вес при планировании размещения в стойке. Убедитесь, что стойка имеет достаточную глубину для размещения PDU и силового кабеля без его перегибов.
- Безопасность и заземление: Критически важно обеспечить качественный контакт защитного заземления (PE) как на входном разъёме, так и на всех розетках устройства. Регулярно проверяйте механическую целостность разъёмов и отсутствие нагрева контактов.
- Нагрузка: Не превышайте номинальный ток на каждой фазе (32А). Рекомендуется планировать нагрузку на уровне 70-80% от номинала для обеспечения резерва и долговечности контактов.
- Сфера применения: Устройство оптимально для оснащения серверных стоек высокой мощности, стоек с системами хранения данных, телекоммуникационным оборудованием, рабочими станциями высокой производительности и другим профессиональным оборудованием, требующим трёхфазного ввода.
