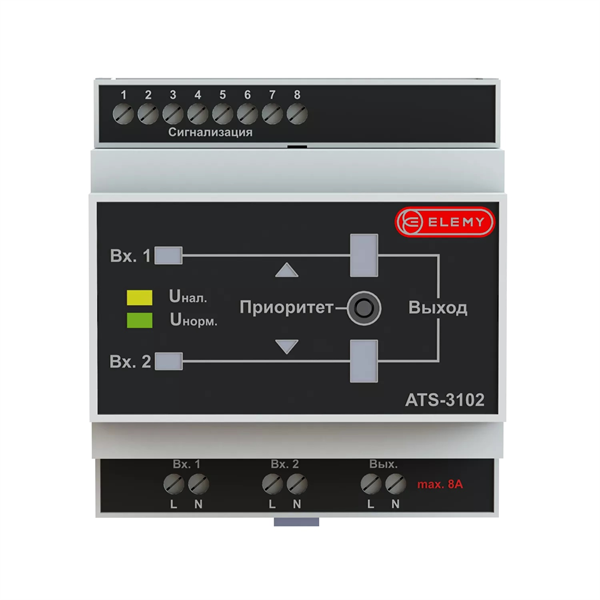

Блок автоматического ввода резерва Elemy ATS-3102 5DIN
Код производителя: ATS-3102. Предназначен для автоматического переключения между основным и резервным источниками питания в однофазных сетях переменного тока, обеспечивая непрерывность электроснабжения критичной нагрузки.
Основные технические характеристики
| Наименование характеристики | Значение | Комментарий |
|---|---|---|
| Выход | ||
| Выходные соединения | Клеммная колодка (винтовая клемма) | 1 выходная группа |
| Вход | ||
| Количество и тип вводов | 2 винтовые клеммы | Основной и резервный |
| Номинальное входное напряжение | 230 В | Переменный ток |
| Диапазон входной частоты | 35–75 Гц | |
| Максимальный входной ток на фазу | 8 А | |
| Физические параметры | ||
| Вес | 0,25 кг | |
| Габариты (В x Ш x Г) | 135 мм x 75 мм x 150 мм | Исправлены значения: 135 мм, 75 мм, 150 мм |
| Цвет корпуса | Серый | |
| Способ монтажа | На DIN-рейку | Исполнение на 5 модулей (5DIN) |
Преимущества и особенности технологии
- Высокая скорость переключения: Переключение между вводами происходит за 6–10 мс, что минимизирует перерыв в питании нагрузки.
- Повышенная отказоустойчивость: Конструкция включает 2 независимых блока питания для надежности работы схемы управления.
- Фиксированные уставки переключения: Автоматическое переключение на резерв при снижении напряжения ниже 180 В или повышении выше 250 В.
- Защита от всплесков напряжения: Устойчив к кратковременным всплескам напряжений до 300 В.
- Сигнализация состояний: Оснащен сухими контактами (реле) для дистанционной сигнализации о текущем состоянии (основной/резервный ввод, авария).
Особенности модели
- Компактное исполнение: Монтаж на стандартную DIN-рейку шириной 5 модулей (5DIN), удобство установки в распределительные щиты.
- Комплектация: В базовый комплект входит сам блок АВР и руководство по эксплуатации.
- Коммутационная способность: Выход на одну винтовую клеммную колодку, два входа на винтовых клеммах.
Рекомендации по использованию
Блок ATS-3102 предназначен для защиты однофазных потребителей с током до 8 А. Рекомендуется для обеспечения бесперебойного питания систем сигнализации, контроля, телекоммуникационного оборудования, освещения и других критичных нагрузок. Перед монтажом необходимо убедиться в соответствии параметров сети (напряжение, частота) заявленным характеристикам. Подключение и обслуживание должны выполняться квалифицированным персоналом с соблюдением правил электробезопасности. Для индикации состояния и интеграции в системы диспетчеризации использовать предусмотренные сухие контакты.
