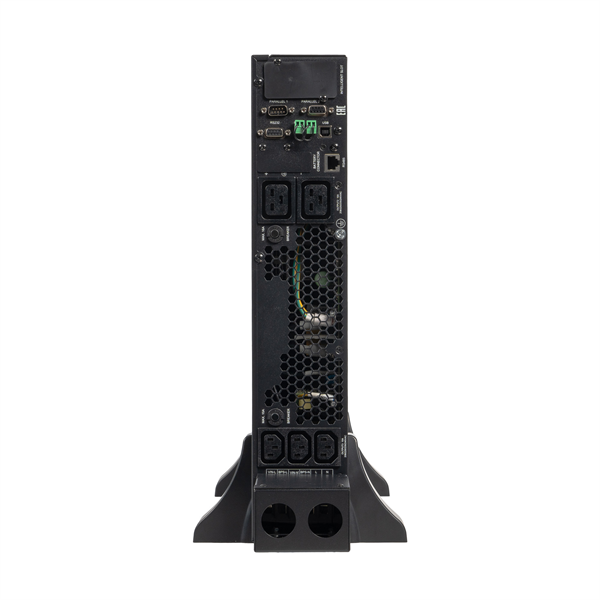

ИБП SKAT-UPS 10000-RACK-ON P3 (10 кВт, On-Line, синус, 240В, внешние АКБ)
Сфера применения: комплексная защита критически важного серверного, телекоммуникационного и сетевого оборудования в ЦОД, крупных офисах и промышленных системах.
Технические характеристики
| Характеристика | Значение | Комментарий |
|---|---|---|
| Выходные параметры | ||
| Тип ИБП / форма выходного напряжения | Двойное преобразование (On-Line) / Синусоидальный сигнал | Высший класс защиты. Гарантирует чистый, стабилизированный синус на выходе при любом качестве сетевого напряжения. |
| Номинальная выходная мощность | 10000 ВА / 10000 Вт | Полная (ВА) и активная (Вт) мощность равны (коэффициент мощности = 1). Подключение нагрузки до 10 кВт. |
| Диапазон регулировки выходного напряжения | 208 / 220 / 230 / 240 В | Возможность конфигурирования под необходимый номинал. Фактическое значение устанавливается при вводе в эксплуатацию. |
| Пик-фактор | 3:1 | Способность питать нелинейные нагрузки с высокими пусковыми токами (например, импульсные блоки питания). |
| Байпас | Встроенный статический байпас | Обеспечивает непрерывное питание нагрузки при перегрузке ИБП или его неисправности, а также при обслуживании. |
| Выходные соединения | IEC розетка + Клеммная колодка | Гибкость подключения: прямое подключение кабеля нагрузки к клеммам или через разъем. |
| Входные параметры | ||
| Диапазон входного напряжения (работа от сети) | 110 - 300 В | Широкий диапазон позволяет работать при сильных просадках и скачках напряжения без перехода на батареи. |
| Номинальное входное напряжение | 208 / 220 / 230 / 240 В | Соответствует конфигурируемому выходному напряжению. |
| Тип входного соединения | Клеммы (L+N+G) | Жесткое подключение к силовой линии. |
| Кабель для подключения к сети | Не входит, требуется жесткое подключение | Монтаж должен выполняться квалифицированным персоналом согласно ПУЭ. |
| Физические параметры | ||
| Тип установки | В стойку 19"/ Напольный | Универсальное исполнение для монтажа в серверную стойку или установки на пол. |
| Вес (без АКБ) | 17.0 кг | Вес только корпуса ИБП. |
| Габариты (В x Ш x Г) | -205 мм x -565 мм x -810 мм* | *Указанные габариты содержат ошибку в данных (отрицательные значения и артефакты). Требуется уточнение у производителя. Типичная высота для ИБП такой мощности в rack-исполнении — 2U-4U (около 90-180 мм). |
| Управление и мониторинг | ||
| Интерфейсные порты | USB, RS232, RS485, слот для SNMP-карты, параллельный порт (Dry Contact) | Полный набор интерфейсов для интеграции в систему мониторинга (ИБП, АКБ, температура, события). |
| Аварийное отключение (EPO) | Поддержка | Возможность подключения кнопки аварийного отключения питания для всей системы. |
| Звуковая сигнализация | Отключение сети, низкий заряд АКБ, перегрузка, неисправность | Информирование персонала об основных событиях и авариях. |
| Дополнительная информация | ||
| Ток заряда внешних АКБ | 15 А (из названия модели) | Определяет скорость зарядки подключенной внешней батарейной сборки. |
Преимущества технологии On-Line (двойного преобразования)
- Непрерывная фильтрация и стабилизация: Входное переменное напряжение постоянно преобразуется в постоянное, а затем обратно в идеальное переменное. Это полностью изолирует нагрузку от всех сетевых помех (скачки, провалы, гармоники, высокочастотные шумы).
- Нулевое время переключения на батареи: При полном пропадании входного напряжения переход на питание от АКБ происходит мгновенно, без каких-либо разрывов в питании нагрузки, что критично для чувствительного оборудования.
- Стабильные выходные параметры: Выходное напряжение и частота не зависят от колебаний сети. На выходе всегда — чистая синусоида с заданными параметрами.
Особенности модели SKAT-UPS 10000-RACK-ON P3
- Индустриальное исполнение: Предназначен для работы в составе ответственных систем 24/7. Наличие слота для SNMP-карты позволяет легко встраивать ИБП в систему централизованного мониторинга инфраструктуры.
- Работа с внешними АКБ: Конструкция предполагает подключение внешних батарейных кабинетов, что позволяет гибко наращивать время автономной работы в зависимости от требований объекта.
- Гибкость подключения: Комбинация клеммной колодки и розетки IEC обеспечивает удобство монтажа как при прямом подключении силовых линий, так и при использовании стандартных кабелей.
- Широкий диапазон входного напряжения: Способность работать от сети со значительными отклонениями (до 110 В) снижает частоту переключений на батареи, продлевая их срок службы.
Рекомендации по использованию
1. Подбор внешних АКБ: Расчет емкости внешних батарей должен проводиться исходя из требуемого времени автономии и фактической нагрузки (не более 10 кВт). Учитывайте ток заряда 15А — для больших батарейных массивов время полного заряда может увеличиваться.
2. Система мониторинга: Обязательно используйте интерфейсы мониторинга (SNMP, RS485). Настройка оповещений о критических событиях (разряд АКБ, перегрузка, неисправность) позволит предотвратить простои защищаемого оборудования.
3. Монтаж и вентиляция: При установке в стойку обеспечьте достаточный зазор для воздушного охлаждения (рекомендуется сверху и снизу). Подключение к силовой сети должно выполняться медным кабелем соответствующего сечения через отдельный автомат защиты.
4. Регулярное обслуживание: Включает проверку состояния внешних АКБ (напряжение, внутреннее сопротивление), тестирование перехода на батареи под нагрузкой, очистку вентиляционных отверстий от пыли.
5. Проверка совместимости: Убедитесь, что защищаемое оборудование рассчитано на входное напряжение, выбранное при конфигурации ИБП (208/220/230/240 В).
