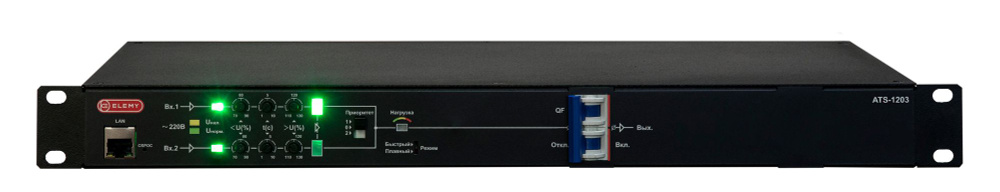

Техническое описание: Блок автоматического ввода резерва (АВР) ATS-1203/16/S/E/DO
| Категория | Аксессуары для ИБП (источников бесперебойного питания) |
| Код производителя | ATS-1203/16/S/E/DO |
| Назначение | Автоматическое переключение питания нагрузки между основным (сеть) и резервным (генератор, вторая линия) источником при пропадании или выходе параметров основного источника за допустимые пределы. |
| Номинальный ток | 16 А |
| Количество фаз | 1 (одна фаза, нейтраль, земля) |
| Номинальное напряжение | 230 В AC |
| Частота сети | 50/60 Гц |
| Тип управления | Цифровой, на базе микропроцессора (обозначение "S" в модели) |
| Интерфейс управления | Цифровой вход/выход для внешнего управления и мониторинга (обозначение "DO" в модели, likely Digital Output) |
| Индикация и управление | Светодиодная индикация состояния, кнопка ручного управления/тестирования. |
| Время переключения | До 100 мс (типовое, зависит от настроек и условий срабатывания) |
| Защитные функции |
|
| Подключение | Винтовые клеммы. |
| Степень защиты (IP) | IP20 (для установки в защищенных электрощитах). |
| Монтаж | На DIN-рейку стандартной шириры 35 мм. |
| Рабочая температура | От 0°C до +40°C (типовые значения, уточняйте в паспорте). |
Советы по использованию:
- Проектирование и монтаж: Установку и подключение должен выполнять квалифицированный персонал в соответствии с ПУЭ (Правилами Устройства Электроустановок) и местными нормативами.
- Выбор сечения кабеля: Используйте медные кабели с сечением, соответствующим номинальному току 16А и условиям прокладки. Не забудьте про защитный проводник (землю).
- Настройка задержек: Правильно настройте временные задержки:
- Задержка запуска генератора: Дает время на запуск и выход резервного источника на стабильный режим.
- Задержка переключения на сеть: Обеспечивает стабильность основной сети перед обратным переключением, предотвращая "дребезг".
- Регулярное тестирование: Периодически (например, раз в квартал) проводите ручное тестирование системы АВР с помощью кнопки на панели, имитируя отказ основного ввода.
- Интеграция с ИБП: При использовании в связке с ИБП убедитесь, что время переключения АВР меньше времени автономной работы ИБП от батарей, чтобы нагрузка не обесточилась.
- Использование цифрового выхода (DO): Подключите сигнальный выход к системе мониторинга для удаленного оповещения о факте переключения на резервный ввод.
- Защита от перегрузки: Не превышайте номинальный ток 16А. Суммарная мощность подключаемой нагрузки не должна превышать ~3.7 кВт (при 230В).
- Условия эксплуатации: Устанавливайте устройство в сухом, хорошо вентилируемом месте, защищенном от прямого воздействия влаги, пыли и агрессивных сред.
